Editieren



Drehen und Kopieren



Mit der Funktion "Drehen und Kopieren" können Sie Zeichnungsobjekte nachträglich um einen beliebigen Punkt auf der Zeichenfläche drehen.



Auch hier werden zunächst die zu drehenden Zeichnungsobjekte durch Anklicken mit der linken Maustaste bestimmt. Die Auswahl wird durch Drücken der rechten Maustaste abgeschlossen. Alternativ können Sie natürlich auch auf andere Methoden der Objektbestimmung zurückgreifen.



Bestimmen Sie als nächstes den Bezugspunkt der Drehung. Nachdem der Mittelpunkt bestimmt wurde, können die Elemente mit der Maus gedreht werden:





Drehen Sie die Elemente mit der Maus, wird der Drehwinkel in der Statuszeile angezeigt. Drücken Sie die linke Maustaste, erscheint ein Eingabefenster, in dem der Winkel übernommen wird:





Bestätigen Sie den Winkel oder ändern ihn, ist der "ok" Button anzuklicken, es erscheint ein Eingabefenster, in dem die Anzahl der Kopien angegeben wird:





Im 3D-Modus



Bei aktiver Arbeitsebene 0 erscheint nach dem Anklicken der Objekte das Auswahlwindow zur Bestimmung der Arbeitsebene:



Arbeiten Sie in der Arbeitsebene 0, ist das Einstellen der Rotationsarbeitsebene zum Drehen der Objekte wichtig.



Sollen die Objekte z.B. in der Vorderansicht gedreht werden, klicken Sie das Symbol für die Vorderansicht an. Beim Drehen können dann die Objekte in der Arbeitsebene der Vorderansicht um die aus dem Bildschirm zeigende Achse rotiert werden.



Sie können auch eine neue Arbeitsebene, die nur beim Drehen wirksam ist, bestimmen. Das Drehen erfolgt dann um die dritte Achsen der gebildeten Fläche dieser Ebene.



Um den Bezugspunkt der Drehung zu bestimmen, klicken Sie das Feld mit der Bezeichnung "B" an und wählen Sie den Bezugspunkt mit der Modusauswahl.



Arbeiten Sie in einer definierten Arbeitsebene, wird der Bezugspunkt direkt gesetzt. Die Drehung erfolgt dann um die Z-Achse am Bezugspunkt.



Neben der Angabe, um welchen Winkel die ausgewählten Zeichnungsobjekte gedreht werden sollen, können Sie hier, ähnlich wie bei der Funktion "Verschieben und Kopieren ", zusätzlich zum Drehen auch ein Kopieren der Elemente aktivieren.



Verschieben

Klicken Sie auf den Button im Dialogwindow oder geben Sie n=0 ein und drücken Sie die "Return"-Taste, werden die Elemente verschoben. Dies bedeutet, dass sie am Ursprung gelöscht werden.



Kopieren

Klicken Sie auf den Button oder geben Sie n=1 ein und drücken Sie die "Return"-Taste, werden die Elemente einmal kopiert und bleiben am Ursprung erhalten.



Kopieren mehrfach

Geben Sie aber z.B.: n=2 ein und klicken Sie auf den Button oder drücken die "Return"-Taste, ermittelt MegaCAD den Winkel zwischen der ersten und zweiten Position und dreht dann die Elemente um diesen Diferenzwinkel 2 mal. bgefragt.



Beim Drehen der Zeichnungselementen können die Elemente unter einem Winkel, der von drei Punkten bestimmt wird, gedreht werden. Die Funktion wird durch die Eingabe eines Winkels von 0-Grad aktiviert. Die Vorgehensweise entspricht dann der Funktion "Verschieben von Zeichenelementen", wie zuvor beschrieben.



Die gedrehten Zeichnungsobjekte werden in Ihre Zeichnung übernommen. Auf dem Bildschirm erscheint ein Fenster, mit dem Sie angeben können, ob die Drehung Ihren Vorstellungen entspricht. Klicken Sie das Feld "Abbrechen" an, so können Sie den Winkel neu bestimmen.





Bestätigen Sie den Winkel oder ändern ihn, ist der "ok" Button anzuklicken, es erscheint ein Eingabefenster, in dem die Anzahl der Kopien angegeben wird:





Verschieben

Klicken Sie auf den Button im Dialogwindow oder geben Sie n=0 ein und drücken Sie die "Return"-Taste, werden die Elemente verschoben. Dies bedeutet, dass sie am Ursprung gelöscht werden.



Kopieren

Klicken Sie auf den Button oder geben Sie n=1 ein und drücken Sie die "Return"-Taste, werden die Elemente einmal kopiert und bleiben am Ursprung erhalten.



Kopieren mehrfach

Geben Sie aber z.B.: n=2 ein und klicken Sie auf den Button oder drücken die "Return"-Taste, ermittelt MegaCAD den Winkel zwischen der ersten und zweiten Position und dreht dann die Elemente um diesen Differenzwinkel 2 mal. befragt.



Arbeiten Sie im 2D-Modus mit MegaCAD, entfällt die Abfrage nach der Arbeitsebene und der Höhe. In den Abfragedialogen wird dann der Winkel der Rotation und die Anzahl der Kopien angegeben.

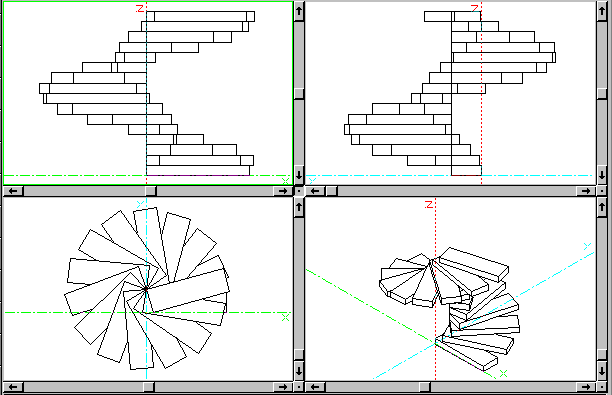

Beispiel: 3D-Rotation; Drehen eines Quaders um die Z-Achse mit einer Höhenangabe, die der Dicke des Quaders entspricht.

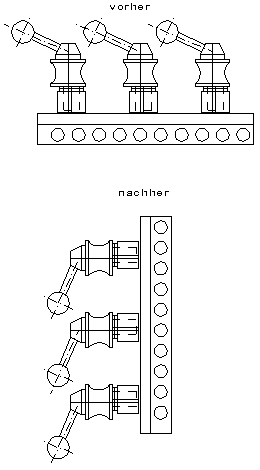

Beispiel: 2D-Rotation

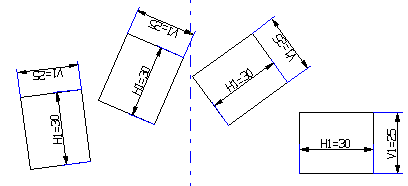

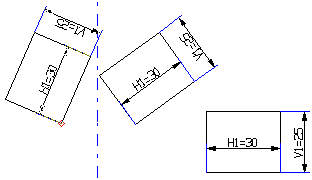

Beispiel "Drehen Mehrfach" eines Rechtecks mit vorherigem Versetzen ( 4 Kopien ):



1. Schritt :Objekt an die Startposition setzen und ev. Winkel ändern,





2. Schritt: Anzahl 1 wählen,



3. Schritt: 2. Verschiebung wählen und ev. Winkel ändern,





4. Schritt: Anzahl 3 wählen.
