Neue Funktion "Druckervorschau



Funktion „Druckervorschau"

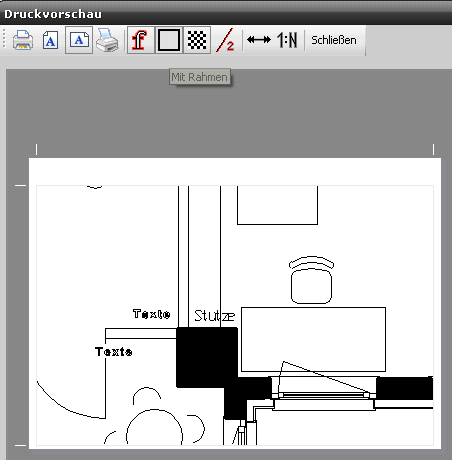

Die Druckvorschau simuliert das eingestellte Blattformat und alle Einstellungen in einer Vorschau auf dem Blatt. Ruft man die Funktion auf, erscheint ein Dialgwindow:





Dieses Window ist wie unter Windows üblich in der Größe in der das aufrufende Programm eingestellt war und lässt sich nicht verändern. Um seine Größe zu beeinflussen ist es zu schließen und die Anzeige von MegaCAD zu verändern. Ruft man dann die Funktion erneut auf, wird das Window in dieser Größe dargestellt.

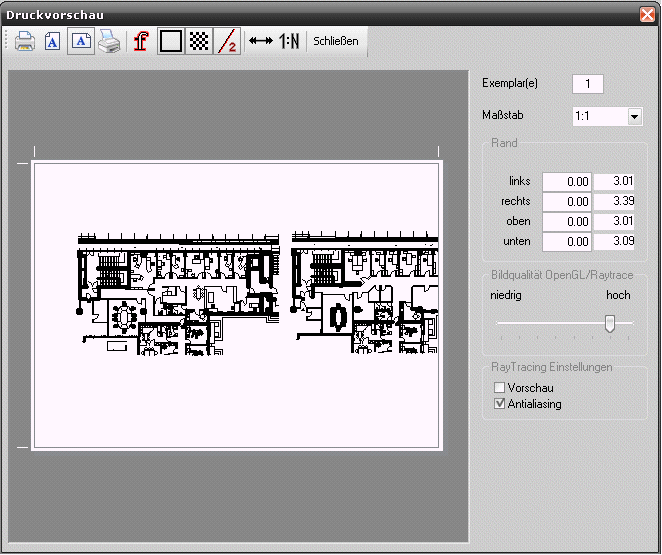

In der oberen Leiste im Window finden Sie die Optionen zur Steuerung der Ausgabe wie z.B. Blattformat, Schwarz/Weißdruck usw.:

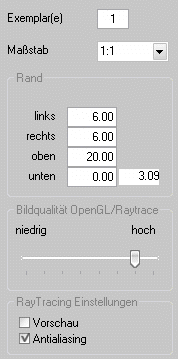

Auf der rechten Seite des Windows werden die Anzahl der Drucke, der Maßstab, der Blattrand und im 3D-Model die Qualität der OpenGL Ausgabe eingestellt.





Die Optionen im Einzelnen:



Drucken

Mit dieser Option wird der Ausdruck direkt aufgerufen, das Window wird geschlossen und MegaCAD aufgerufen.



Hoch/Querformat

Diese beiden Optionen schalten das Hoch- oder Querformat um.



Druckereinstellung

Breite und Höhe des Papiers können vom Anwender abweichend von den Voreinstellungen des Druckertreibers festgelegt werden. Die Werte sind unter dem Menüpunkt "Druckereinstellung" angebbar.



Text-Kontur (Outline Truetype

Die Anzahl der Zwischenpunkte wird vom Programm automatisch gewählt, so das in der Regel eine gute Ausgabe erfolgt.



Die Konturen eines Truetype-Textes werden als Polylines erzeugt. (pro Buchstabe eine Polyline).





Mit Rahmen

Um den Rahmen um die Zeichnung ein und abzuschalten wird diese Option gewählt.





S/W-Druck

Um Problemen einiger Druckertreiber unter Windows mit der Umwandlung von Farb- in Schwarz-Weiß-Daten zu begegnen, können Sie diese Option wählen. MegaCAD rechnet bereits vor Druckausgabe die optimale S/W- Umwandlung aus und druckt entsprechend.



Mind. 2 Dot Breit

Normalerweise gibt MegaCAD die Zeichenelemente mit einer Breite von einem Pixel ( 1 Dot auf dem Ausgabegerät) als kleinste Einheit aus. Bei Farbdruckern gibt es aber ein entscheidendes Problem! Um eine Farbe, die nicht den Grundfarben entspricht, auszugeben, muss der Drucker (Plotter) die Farbe mischen. Wird nun eine dünne Linie mit einem Dot Breite ausgegeben, kann der Drucker die Farbe nicht mischen. Um eine Farbe zu mischen, werden mindestens zwei Dot nebeneinander benötigt. In diesen Fällen ist diese Option zu aktivieren. Die Zeichenelemente werden dann immer mit mindestens zwei Dot ausgegeben. Bei einem Ausgabegerät mit einer Auflösung von 300 dpi ist die dünnste Linie dann ca. 0.15 mm dick.



Autozoom

Diese Option ruft den Autozoom der Zeichnung auf so das die Zeichnung ganz auf dem Zeichenblatt passt.



Mit Maßstab

Der Maßstab ist mit der Auswahl "mit Maßstab" kombiniert". Angegeben wird der Maßstab, mit dem die Zeichnung gedruckt werden soll. Maßstab 1 ergibt einen Maßstab von 1:1, oder Sie geben direkt 1:1 ein. Bei der Angabe des Maßstabs wird die Darstellung der Zeichnung auf dem Bildschirm verändert.



Schließen

Sie verlassen die Funktion "Druckvorschau" ohne Ausdruck mit dem Feld "Schließen".



Anzahl Exemplare

Beim Ausdrucken aus MegaCAD direkt kann im Dialog Drucken die Anzahl der zu druckenden Blätter eingestellt werden. Die Anzahl wird in dem Feld neben Exemplar(e) eingegeben.



Maßstab

Der Maßstab ist mit der Auswahl "mit Maßstab"kombiniert". Angegeben wird der Maßstab, mit dem die Zeichnung gedruckt werden soll. Maßstab 1 ergibt einen Maßstab von 1:1, oder Sie geben direkt 1:1 ein. Bei der Angabe des Maßstabs wird die Darstellung der Zeichnung auf dem Bildschirm verändert.



Randeinstellung

Mit der Option „Randeinstellung" besteht die Möglichkeit das Blatt von allen Seiten mit einem Rand zu versehen. Eingegeben werden die Werte in den Dialogfeldern hinter den Angaben links,

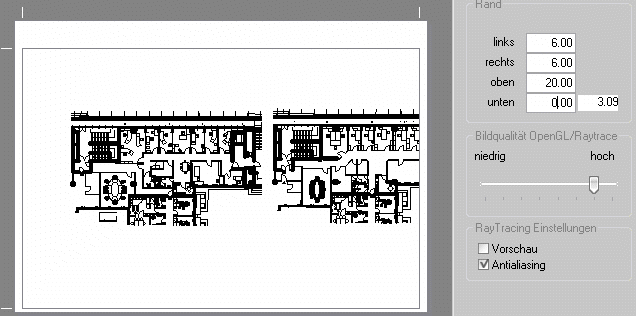

Die Einstellungen werden direkt angezeigt:





Es können Teilansichten angezeigt werden

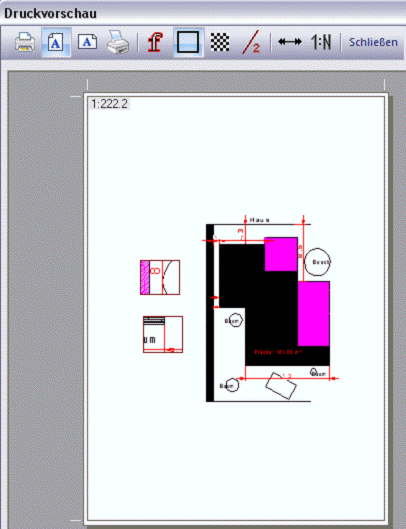

In der Druckvorschau werden nun Teilansichten angezeigt und gedruckt werden:





Rufen Sie die Druckansicht auf, werden die Teilansichten so wie auf dem Ausdruck angezeigt. Sie haben nun die Möglichkeit einen Ausschnitt aus der Zeichnung mit Teilansicht auszugeben.
