Baugruppenverwaltung



Siehe auch: Baugruppen und Dateibankinformationen



Baugruppen (Baugruppen in Baugruppen)

Um eine Baugruppe in MegaCAD zu erzeugen, werden in einer Baugruppe weitere Baugruppen eingefügt. Fügt man dieser Baugruppe in MegaCAD ein, wird die Baugruppe als eine Einheit behandelt. Verschieben Sie diese Baugruppe, werden die in ihr enthaltenen Baugruppen mit verschoben.



Erzeugen einer Baugruppe

Baugruppen werden in der Baugruppenbearbeitung erzeugt. Einzelne Teile die in eine Baugruppe intrigiert werden sollen, sind als Baugruppe abzuspeichern und dann in die Baugruppe, welche die übergeordnete Baugruppe bildet, ein zufügen. Die Baugruppe mit den intrigierten Baugruppe wird als Haupt-Baugruppe bezeichnet und in MegaCAD eingefügt. Die Baugruppe kann aus Zeichenelementen und intrigierten Baugruppen oder auch nur aus intrigierten Baugruppen bestehen.



Zusätzlich zu der zuvor beschriebenen Methode kann eine Baugruppe auch mit den "DB"-Optionen erzeugt werden.



Anzeige einer Baugruppe

Eine Baugruppe wird unter den Funktionen der DB-Info angezeigt. Klicken Sie auf die Baugruppen, werden alle in der Baugruppe enthaltenen Baugruppen angezeigt. Klicken Sie auf eine Baugruppe in der Baugruppe, wird nur diese Baugruppe angezeigt.



Stückliste einer Baugruppe

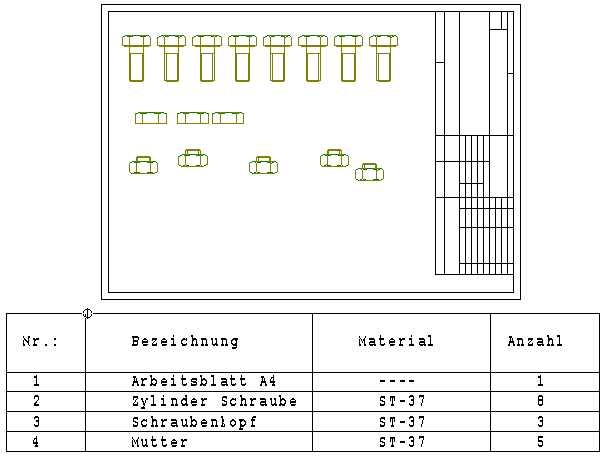

In dem folgendem Beispiel wurde das Arbeitsblatt als Haupt-Baugruppe erzeugt. In dem Arbeitsblatt wurden bei der Baugruppenbearbeitung acht Zylinderschrauben, drei Schraubenköpfe und fünf Muttern als weitere Baugruppen eingefügt. Alle Baugruppen enthalten die Datenbankinformationen Bezeichnung und Material. Fügt man diese Baugruppe in eine MegaCAD Zeichnung ein und wertet man die Stückliste aus, wird das Arbeitsblatt als Baugruppe einmal gefunden und die in ihr enthaltenen Baugruppen separat ausgewertet:

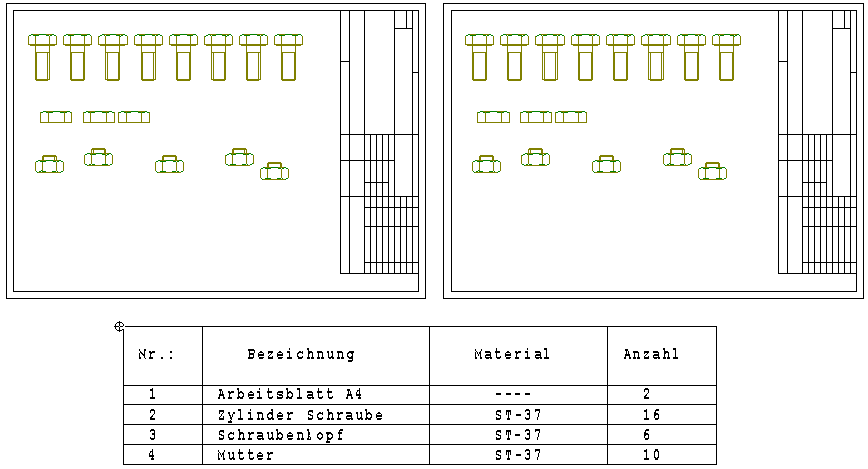

Fügt man aber das Arbeitsblatt zweimal in die Zeichnung ein, wird bei der Auswertung der Stückliste das Baugruppenprinzip erkennbar. Das Arbeitsblatt bezeichnet die Baugruppe in dem die einzelnen Bauteile verwaltet werden:



Löschen von Baugruppen

Eine Baugruppe kann in zwei Arten gelöscht werden. Klicken Sie auf die Haupt-Baugruppe, werden alle in der Baugruppe enthaltenen Baugruppen und die Haupt-Baugruppe selbst gelöscht. Klicken Sie auf eine Baugruppe in der Haupt-Baugruppe, wird nur diese Baugruppe gelöscht.



Beachten Sie auch die folgenden Beschreibungen zur Baugruppen Hierarchie



Baugruppen Hierarchie

Wird ein Einzelelement innerhalb einer Baugruppe angeklickt, erscheint ein weiterer Dialog mit der gesamten Baugruppen Hierarchie. Hier kann nun die gewünschte Baugruppe oder nur das angeklickt Element gezielt ausgewählt werden:







In der oberen Abbildung sehen Sie auf der linken Seite die Auflistung aller Baugruppen im Listbereich des DB-Info Dialoges. Klickt man nun z.B. bei der Option Elemente zu einer Baugruppe hinzufügen oder beim Löschen ein 3D-Objekt aus der Unterbaugruppe "Lenkstange" an, erscheint der Baugruppenhierarchie Dialog. In diesem Fall wird dann die Baugruppe "Dampfwalze", in der alle Baugruppen vereint sind (auch die die nicht gelistet werden), die Unterbaugruppe "Fahrerhaus", und die Unterbaugruppe "Lenkstange", die in der Unterbaugruppe "Fahrerhaus" steckt, aufgelistet. Zusätzlich erscheint der Körper (oder Element), das angeklickt wurde, im Listbereich.



Auf der Zeichenfläche blinken die Elemente der Baugruppe (inklusive der enthaltenen Unterbaugruppen), die im Listbereich invertiert sind. Durch das Anklicken der gewünschten Baugruppe (oder nur des einzelnem Element am Ende der Liste) wird die Selektion vorgenommen. Klickt man dann den "ok"-Button an, wird die jeweilige Operation durchgeführt. Beim Löschen werden z.B. alle Elemente einer Baugruppe, inklusive der enthaltenen Unterbaugruppen gelöscht.



Wählt man aber im Dialogwindow den "Abbrechen"-Button an, verlassen Sie die Selektion ohne das ein Element verändert wurde.



Erscheint im Window eine Scrollbar auf der rechten Seite, kann das Window mit der Maus an seinen Ecken vergrößert werden, um die vollständige Baugruppenlist zu sehen.





Verschieben, drehen, kopieren,...... von Baugruppen

Eine Baugruppe kann in zwei Arten verschoben, gedreht, kopiert,.... werden. Klicken Sie auf die Baugruppe, werden alle in der Baugruppe enthaltenen Baugruppen und die Haupt-Baugruppe selbst verschoben............ Klicken Sie auf eine Baugruppe in der Haupt-Baugruppe, wird nur diese Baugruppe verschoben............



Auflösen von Komponenten in Einzelelemente aus einer Baugruppen

Eine Baugruppe kann in Einzelelemente aufgelöst werden. Klicken Sie auf die Baugruppen, werden alle in der Haupt-Baugruppe enthaltenen Baugruppen und die Haupt-Baugruppe selbst in Einzelelemente aufgelöst. Klicken Sie auf eine Baugruppe in der Haupt-Baugruppe, wird nur diese Baugruppe in Einzelelemente aufgelöst.
