Baugruppenverwaltung



Exklusiv



Diese Funktion fügt eine Baugruppe nicht wirklich in die Zeichnung ein. Klicken Sie das Feld "Exklusiv" an, wird die Baugruppe in die Zeichnung eingefügt, aber beim Speichern der Zeichnung mit seinem Namen gespeichert. Laden Sie die Zeichnung erneut, werden Baugruppen die Exklusiv in die Zeichnung eingefügt wurden, nachgeladen. Wurden die betreffenden Baugruppe zwischenzeitlich verändert, ändert sich auch Ihre Zeichnung. Mit Hilfe der Exklusiv-Funktion ist eine Zeichnungsaktualisierung möglich. Außerdem ist der Speicherbedarf der Zeichnungen erheblich geringer.



Beachten Sie aber: Verändern Sie eine als Exklusiv in die Zeichnung eingefügtes Baugruppe in der Zeichnung selbst, gehen diese Änderungen verloren, da die Baugruppe beim erneuten Laden der Zeichnung ersetzt wird.



Baugruppenpfad geändert

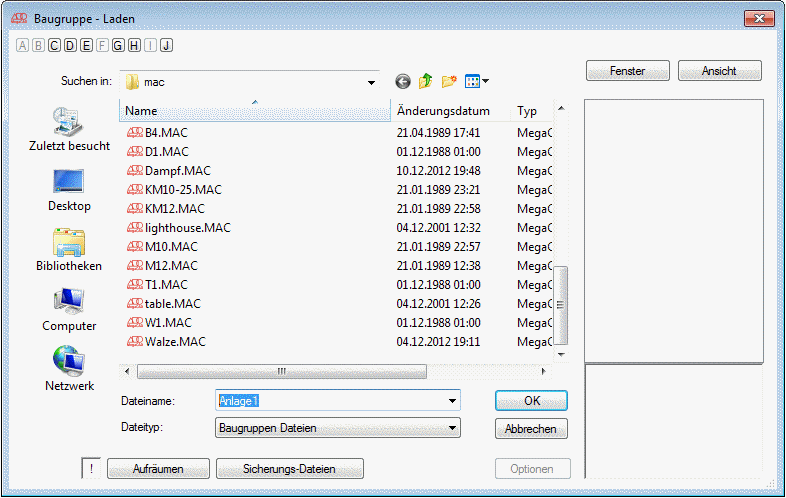

Wenn beim Laden eine exklusive Baugruppe nicht gefunden wird, wird der Windows Dateimanager aufgeblendet.



Es wird dann der Pfad in der Zeichnung für die Baugruppe ausgegeben. Mit Hilfe des Dateimanagers kann dann der Pfad geändert werden. MegaCAD merkt sich diesen Pfad und schaut beim nächsten mal ob eine Baugruppe die nicht gefunden wurde in diesem Pfad vorhanden ist.





Siehe auch: Exklusivität ändern
