Baugruppenverwaltung



Einfügen



Stellen Sie bei der Bearbeitung einer Zeichnung fest, dass Sie beim weiteren Konstruieren auf bereits bestehende Baugruppen zurückgreifen können, so wählen Sie die Funktion "Einfügen" aus dem Untermenü der "Baugruppenverwaltung" aus. Mit dieser Funktion kann eine Baugruppe in Ihre aktuelle Zeichnung übernommen werden.



Wählen Sie zunächst über eine der oben beschriebenen Auswahlmöglichkeiten aus, welche Baugruppe Sie in Ihre Zeichnung übernehmen möchten. Möchten Sie direkt mehrere Baugruppen in Ihre Zeichnung einfügen, so können Sie mit den Auswahlmöglichkeiten "Ansicht oder Dateiliste" bis zu 20 Baugruppen auf einmal auswählen. Klicken Sie in diesem Fall die gewünschten Baugruppen nacheinander an. Bestätigen Sie die letzte Baugruppe wie gewohnt.



Haben Sie die Baugruppe bzw. alle Baugruppen ausgewählt, so erscheint ein Eingabefenster auf Ihrem Bildschirm.



Haben Sie mehrere Baugruppen ausgewählt, so können Sie durch Anklicken des Feldes, in die der Namen der Baugruppen erscheinen, die Baugruppe auswählen, das Sie als nächstes einfügen möchten



Scrollen bei Auswahl von mehr als einer Baugruppe



Möchten Sie direkt mehrere Baugruppen in Ihre Zeichnung einfügen, so können Sie mit den Auswahlmöglichkeiten "Ansicht oder Dateiliste " bis zu 20 Baugruppen auf einmal auswählen. Klicken Sie in diesem Fall die gewünschte Baugruppe nacheinander an. Bestätigen Sie die letzte Baugruppe wie gewohnt.



Baugruppen aus der Dateiliste laden

Mehrfachauswahl Baugruppen

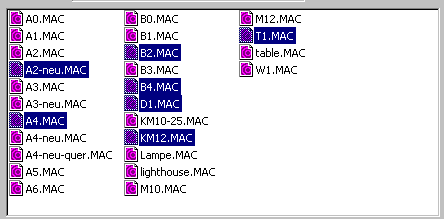

Beim Einfügen von Baugruppen über die Dateiliste im Dateimanager werden die Auswahloptionen von Windows verwendet. Sollen mehrere Baugruppen ausgewählt werden ist beim Anklicken einer Baugruppe in der Liste die CTRL-Taste gedrückt zu halten, jede angeklickte Datei wird invertiert angezeigt:)





Um Eine Gruppe hintereinander stehender Baugruppen auszuwählen wird die erste in der Liste angeklickt und dann mit gedrückter Stift-Taste die letzt. Alle dazwischen liegenden werden invertiert und damit ausgewählt.



Haben Sie die Baugruppe bzw. alle Baugruppen ausgewählt, so erscheint ein Eingabefenster auf Ihrem Bildschirm. Haben Sie mehrere Baugruppen ausgewählt, so können Sie durch Anklicken des Feldes, in die der Namen der Baugruppen erscheinen, die Baugruppe auswählen, das Sie als nächstes einfügen möchten.



Es erscheint dann eine Liste der gewählten Baugruppen. Haben Sie mehr, als in der Liste darstellbar gewählt, kann mit der Scrollbar in der Liste gescrollt werden.

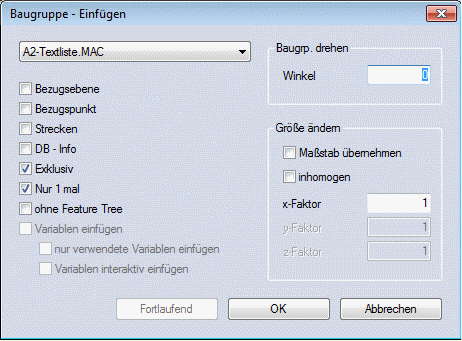

Geben Sie im Eingabefenster an, in welcher Größe und mit welcher Orientierung die Baugruppe in Ihre Zeichnung eingefügt werden soll. Ein Größenfaktor größer "1" bewirkt eine Vergrößerung der Baugruppe, ein Faktor kleiner "1" eine Verkleinerung gegenüber der abgespeicherten Variante. Geben Sie im Feld "Winkel" den Winkel an, um den die Baugruppe beim Einfügen gedreht werden soll. Beachten Sie bitte, dass Winkel immer entgegen dem Uhrzeigersinn gemessen werden.

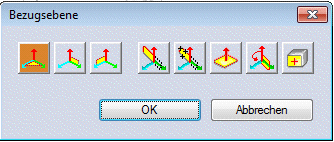

Beim Einfügen der Baugruppe bestimmen Sie mit der Option "Positionieren Bezugsebene" die Bezugsebene, in der die Baugruppe gedreht werden soll. Nach dem Anklicken der Option erscheint das Auswahlwindow zur Bestimmung der Bezugsebene:



Arbeiten Sie in 3D-Modus, ist die Einstellung der Bezugsebene zum drehen der Baugruppe wichtig. Das Drehen der Baugruppe erfolgt mit der Eingabe eines Winkels im Makroeingabewindow oder mit den Cursortasten beim Einfügen der Baugruppe.



Soll die Baugruppe z.B. in der Vorderansicht um die dritte Achse gedreht werden, klicken Sie das Symbol für die Vorderansicht an. Beim Einfügen kann dann die Baugruppe in dem Bildschirmbereich der Vorderansicht um die dritte Achse gedreht werden.



Tipp!

Beachten Sie auch: Positionieren von Objekten im Raum Bezug- Zielebenen und Bezugspunkt setzen



Zusätzlich können Sie beim Einfügen die Funktion "Strecken" aktivieren. Vergleichen Sie hierzu bitte auch die weiter unten beschriebene Funktion "Baugruppe speichern " .



Möchten Sie die Baugruppe beim Einfügen strecken, so klicken Sie nach Angabe von Größenfaktor und Winkel das Feld "Strecken" an.



Das Strecken ist nicht auf 3D-Körper anwendbar!



Wurde beim Speichern einer Baugruppe ein oder mehrere Streckbereiche gesetzt, werden diese angezeigt. Sind keine Streckbereiche zur Baugruppe gespeichert, fordert MegaCAD sie auf, den Streckbereich mit der Maus durch Aufziehen eines Rechtecks zu bestimmen.



Sind alle Angaben vorgenommen, klicken Sie das "ok"-Feld an.



Wurde "Strecken" aktiviert, erscheint eine Eingabewindow. Geben Sie hier die X- und Y-Werte für die Streckung an. Bestätigen Sie die Eingabe durch Anklicken des Feldes "ok", und positionieren Sie die Baugruppe in Ihrer Zeichnung.



Möchten Sie die Baugruppe beim Einfügen nicht strecken, so klicken Sie im Eingabefenster das Feld "ok" an. Das Eingabefenster verschwindet, und Sie müssen nur angeben, an welcher Stelle die Baugruppe in Ihre Zeichnung eingefügt werden soll.



Wie Sie den unteren Zeilen Ihres Bildschirms entnehmen können, fragt das Konstruktionsprogramm dazu nach der neuen Position für den Bezugspunkt der Baugruppe. Dieser Bezugspunkt ist ein spezieller Punkt, der beim Erstellen einer Baugruppe angegeben werden muss. Er liegt im allgemeinen an einer sinnvollen Position, zum Beispiel in einer Ecke oder im Mittelpunkt der Baugruppe.



Wählen Sie den Punkt auf der Zeichenfläche aus, auf den der Bezugspunkt der Baugruppe gesetzt werden soll. Zur Auswahl dieses Punkts stehen Ihnen wieder sämtliche Punktbestimmungsmethoden des Konstruktionsprogramm zur Verfügung. Beim Positionieren der Baugruppe auf dem Bildschirm werden immer einige Elemente der Baugruppe direkt angezeigt. Sobald Sie die Bewegung des Cursors unterbrechen, zeichnet MegaCAD die Baugruppe weiter.

Dies kann bei komplexeren Baugruppen etwas lästig werden. Aus diesem Grund besteht die Möglichkeit, mit Hilfe der Taste {I} die weitere Darstellung einer Baugruppe zu unterbinden. Die Baugruppe wird erst dann vollständig auf der Zeichenfläche dargestellt, wenn Sie die endgültige Position bestimmt haben.



Haben Sie den Punkt bestimmt, an den die Baugruppe eingefügt werden soll, so wird die Baugruppe gezeichnet und auf dem Bildschirm erscheint ein Fenster.



Sind Sie mit der gewählten Position der Baugruppe zufrieden, so klicken Sie das Feld "Ja" an, entspricht die Bildschirmanzeige nicht Ihren Vorstellungen, so klicken Sie das Feld "Nein" an.



Verdeckt das Fenster den entsprechenden Bereich Ihrer Zeichnung, so dass Sie das Ergebnis der Funktion "Einfügen" nicht erkennen können, so können Sie das Fenster durch Anklicken des Feldes "MOVE" verschieben.



Wird die Anzeige der ERROR-Meldung im Installationsprogramm ausgeschaltet, erfolgt beim Einfügen einer Baugruppe keine Abfrage ob die Position "ok" ist.



Sie können dieselbe Baugruppe nun direkt noch einmal in Ihre Zeichnung einfügen. Drücken Sie statt dessen die rechte Maustaste, so erscheint auf Ihrem Bildschirm wieder das Eingabefenster, und Sie können die Funktion beenden.



Bezugspunkt ändern



In diesem Window finden Sie die Option "Bezugspunkt". Aktivieren Sie die Option und fügen Sie dann die Baugruppe in die Zeichnung ein, fordert Sie MegaCAD auf, die Baugruppe auf einen "Zielpunkt" zu setzen. Setzen Sie die Baugruppe auf eine freie Stelle in der Zeichnung mit der linken Maustaste ab, erscheint die Meldung "Bezugspunkt" in der Statuszeile. Bestimmen Sie nun mit den Fangoptionen einen neuen Bezugspunkt mit der linken Maustaste, die Baugruppe hängt dann sofort an diesem neuen Bezugspunkt und kann dann positioniert werden.



Fügen Sie die Baugruppe ohne die Option "Bezugspunkt" ein, hängt sie an dem bei der Erstellung der Baugruppe definiertem Bezugspunkt.



Immer wenn der Bezugspunkt geändert werden kann erscheinen in der Statuszeile, die möglichen Optionsikons:





Immer wenn die Optionen anwählbar sind, erscheinen die Ikons in der Statuszeile und geben einen Hinweis auf die zusätzlichen Möglichkeiten. Die Optionen werden mit der Maus angefahren und durch das Drücken der linken Maustaste aufgerufen.



Hinweis

Alternativ zum Anwählen der Option mit der linken Maustaste kann man auch einfach auf ein Optionsikon fahren. Das Ikon wird dann als Schalttaste dargestellt und ist damit aktiviert. Nun liegt die Option auf der Space-Taste (Leerzeichentaste). Jedes Drücken der Space-Taste führt jetzt die Option aus.



Achtung!

Die Optionsikons könne auch mit der TAB-Taste gewechselt werden. Bei jedem Drücken der TAB-Taste wird die nächste Option aktiv.



Tipp

Beachten Sie auch das Einfügen von 3D-Baugruppen



Inhomogenes Skalieren im 3D-Modus:

Skalieren in X-Y und Z



Beim Einfügen einer Baugruppe in eine Zeichnung besteht die Möglichkeit, die Baugruppe in der X-Y und Z-Achse zu Strecken oder zu Stauchen.



x-Faktor:

Geben Sie bei der Option "x-Faktor" einen Wert ein, ohne das die Option "inhomogen" aktiviert ist, wird die Baugruppe um den eingegebenen Faktor gleichmäßig vergrößert oder verkleinert. Ein Wert von 0.5 verkleinert dann die Baugruppe auf die Hälfte (50%).



x-y-z-Faktor:

Aktivieren Sie die Option "inhomogen", kann die Baugruppe in X-Y und Z um die Werte in den Eingabefeldern skaliert. Geben Sie bei "x-Faktor" einen Wert von 0.5 und bei y-Faktor einen Wert von 2 ein, wird die Baugruppe in der X-Achse um 50% verkleinert, die Y-Achse um 100% vergrößert. Die Skalierung erfolgt entlang der Hauptachsen X-Y und Z um den angegebenen Skalierungsfaktor in den Eingabefeldern der Achsen.



Maßstab übernehmen

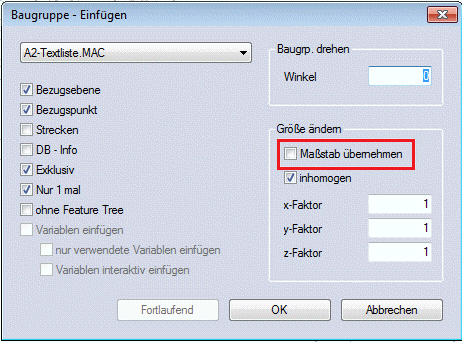

Beim Einfügen einer Baugruppe in die Zeichnung kann der Maßstab der Baugruppe angepasst werden. Im Dialogwindow beim Einfügen finden Sie die Ceckbox „Maßstab übernehmen":





Setzen Sie diesen Schalter wird die Baugruppe in den Maßstab der aktuellen Zeichnung umgerechnet. Der in der Baugruppe vorhandene Maßstab wird auf Null gesetzt und dann in den Maßstab der Zeichnung. Diese Art der Bearbeitung erleichtert Ihnen das Einfügen in Zeichnungen mit abweichendem Maßstab.



Inhomogenes Skalieren im 2D-Modus:

Im 2D-Modus wird in den Achsen X und Y skaliert.



Um das inhomogene Skalieren in den Achsen aufzuheben, schalten Sie die Option "inhomogen" aus.
