Zeichnungsverwaltung



Direktes Laden auch von eingebetteten Baugruppen

Eingebettete Baugruppen sind Baugruppen die entweder in eine Zeichnung als Datei eingefügt oder in der Zeichnung als Baugruppe mit der DB Funktion zusammengestellt wurde.



Geladene Baugruppen werden zum Bestandteil einer Zeichnung wobei der Name der Ursprungsdatei und der Ort auf dem Datenträger bekannt ist. Sie werden beim laden nicht durch die Ursprungsdatei abgeglichen.



Baugruppen die mit der DB Funktion erstellt wurden haben keinen Verweis auf eine Baugruppendatei.



Eingebettete Baugruppen sind als einzelne Objekte ladbar oder als Baugruppe mit mehreren Objekten.



Nach dem Laden einer eingebetteten Baugruppe werden alle Objekte außer den Objekten in der Baugruppe ausgeblendet. Um aber ev. Weitere Objekte zur Bearbeitung der Baugruppe aus der Gesamtzeichnung anzuzeigen wird die Funktion „Unsichtbarkeit" angewendet.



Um die Änderungen zu sichern wird die Baugruppe als Zeichnungsdatei gespeichert.



Wichtig!

Gespeichert wird die gesamte Zeichnung mit den Änderungen in der Baugruppe.



Hinweis

Ein Doppelklick mit der linken Maustaste im Tree lädt die Datei



Exklusive Baugruppen einzeln zur Bearbeitung ladbar

Wird eine exklusive Baugruppe geladen schaltet MegaCAD auf den Datentyp Baugruppe und lädt NUR die exklusive Baugruppe.



Exklusive Baugruppen sind eigenständige Dateien die nur als Referenz auf eine Datei in eine Zeichnung eingebunden werden. Ändert man so eine Baugruppe einzeln und lädt dann eine Zeichnung in der die Baugruppe verwendet wird, wird die Zeichnung automatisch angepasst.



Speichert man diese Baugruppe wird nur die Baugruppe gespeichert.



In diesem Fall wird also nicht die Zeichnung gespeichert sondern die Baugruppendatei.



Objekte zusätzlich sichtbar schalten

Nach dem Laden einer Baugruppe werden alle Objekte außer den Objekten in der Baugruppe ausgeblendet. Um aber ev. Weitere Objekte zur Bearbeitung der Baugruppe aus der Gesamtzeichnung anzuzeigen wird die Funktion „Unsichtbarkeit" angewendet. In dem Dialogwindow dieser Funktion befindet sich die Option „Zusätzliche sichtbar machen".





Diese Option ermöglicht das Auswählen weiterer Objekte. Nach dem Aufruf der Option werden die Objekte der geladenen Baugruppe invertiert angezeigt und dann der Rest der Zeichnung eingeblendet.

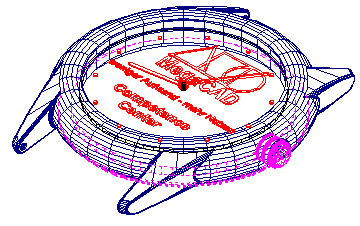

Beispiel: Geladene Baugruppe Deckel einer Uhr:





mit allen Objekten in der Zeichnung:





Mit der linken Maustaste werden nun die gewünschten Objekte angeklickt und die Auswahl mit der rechten Maustaste beendet. Im Dialogwindow ruft dann der OK-Button die Anzeige der Objekte auf, alle anderen werden entfernt:





Dieser Vorgang kann beliebig wiederholt werden.
