Layer und Gruppen in Arbeitsblättern ein und ausschalten



Layer und Gruppen in Arbeitsblättern ein und ausschalten

Die Layer/Gruppen Funktionen neben dem Anzeigefeld der Arbeitsblätternamen dient dem ein und ausschalten über alle Ansichten in Arbeitsblättern und der Standardeinstellung für nicht existente Layer/Gruppen. So ermöglicht diese Funktion das Schalten von Layern und Gruppen über alle Ansichten in Arbeitsblättern und legt den Zustand der Layer und Gruppen die erst in einem späteren Zeitpunkt der Konstruktion erzeugt werden, fest.

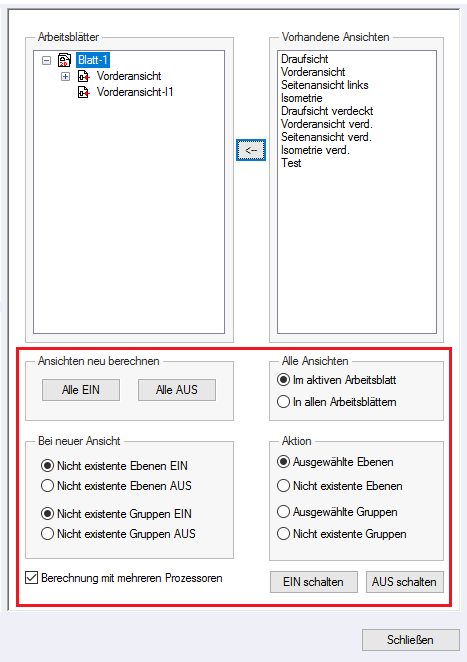

Im Dialogwindow wählt man die Option "Allgemein" und in der Liste das gewünschte Arbeitsblatt an. In dem Dialog befinden sich die Schalter zur Einstellung der Layer/Gruppen:





Unterteilt werden die Optionen in drei Bereiche:



Alle Ansichten

Legt fest ob die Option „"Aktion" im gerade aktivem oder über alle Arbeitsblätter in der geladenen Zeichnung gilt.





Im aktiven Arbeitsblatt

Nur in dem gerade aktiviertem Arbeitsblatt werden Layer/Gruppen geschaltet.



In allen Arbeitsblättern

In allen Arbeitsblättern der geladenen Zeichnung werden Layer/Gruppen geschaltet.



Aktion

Bestimmt ob nicht existente Layer/Gruppen oder ausgewählte ein oder ausgeschaltet werden.





Ausgewählte Layer/Gruppen

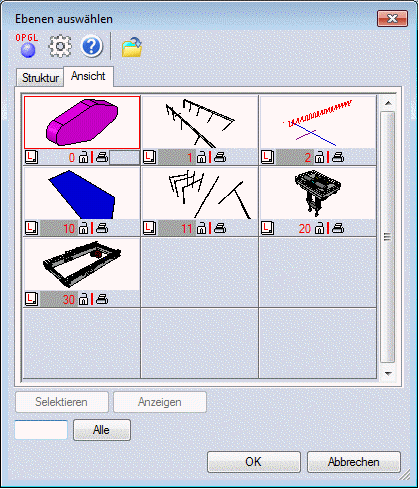

Ist diese Option aktiv, erscheint nach der Anwahl der Button „Ein schalten – Aus schalten„ der Layer/Gruppen Dialog. Alle hier ein oder ausgeschalteten Layer/Gruppen werden entsprechend geschaltet. Schalten Sie hier z.B. einen Layer aus und wechseln dann in die 2D-Ansicht des Arbeitsblattes werden die Elemente dieses Layers ausgeschaltet und zwar in allen Ansichten des Arbeitsblatts.
