Klotoide 2 Elemente



Klotoide 2 Elemente

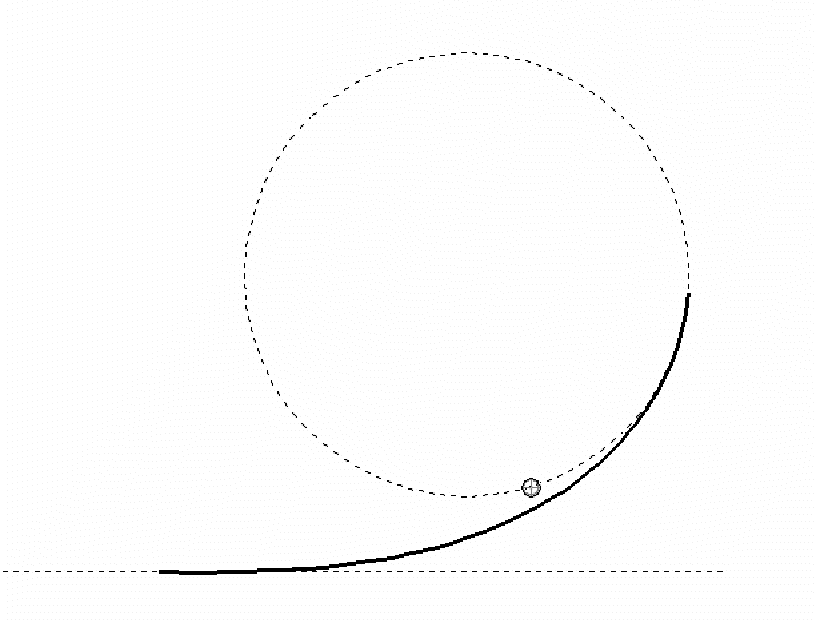

Diese Funktion passt eine Klotoide zwischen zwei Zeichnungselementen vom Typ Kreis und Linie bzw. Kreis und Kreis an. Kreis und Linie dürfen sich nicht schneiden, und das Verhältnis des Abstandes Kreismittelpunkt Linie darf nicht zu groß werden. Dieses Verhältnis bestimmt u.a. den Gesamt-Winkel des „Klotoidenbogens". Beim Anpassen einer Klotoide an zwei Elemente wurde dieser Winkel aus 180° beschränkt (per Warnung), da oberhalb dieses Wertes numerische Ungenauigkeiten wahrscheinlich werden, die sich negativ auf Form und Lage der Klotoiden auswirken können.

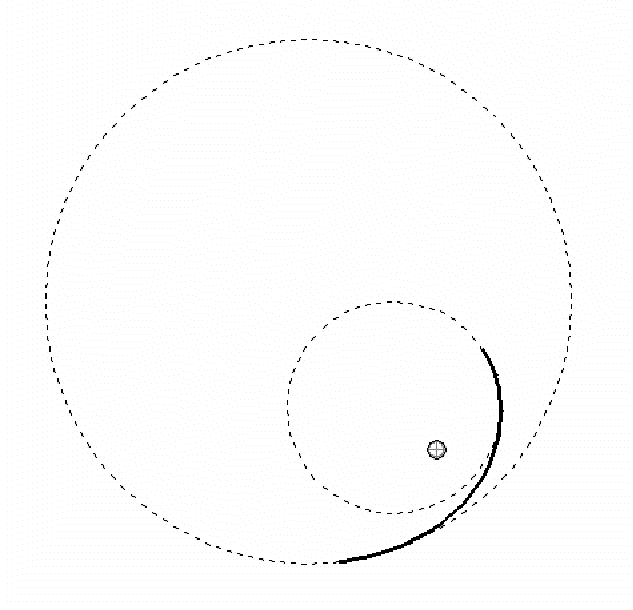

Für Kreis/Kreis gilt: die Kreise (oder verlängerten Kreisbögen) dürfen sich ebenfalls nicht schneiden und dürfen nicht konzentrisch sein. Auch hier bestimmt das Verhältnis zwischen Radien und Mittelpunktsabständen den Klotoidenwinkel, sodass auch hier bei einem Winkel oberhalb von 180° eine Warnung gegeben wird.



Da die „Richtung" der Klotoide zwischen zwei Elementen nicht eindeutig ist, kann man nach erfolgreicher Anpassung die Klotoide per Mausbewegung spiegeln und durch Mausklick in der gewünschten Lage absetzen

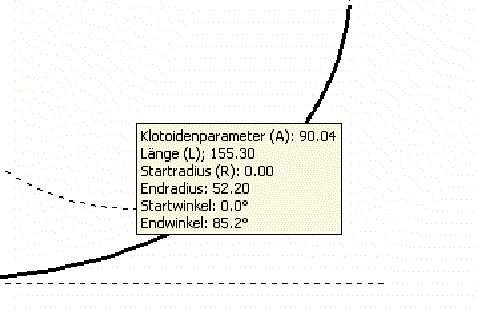

Für beide Funktionen gilt: die Parameter der jeweils erstellten Klotoide werden der erzeugten Polylinie als Elementinfo angehängt und sind so nachträglich abfragbar.

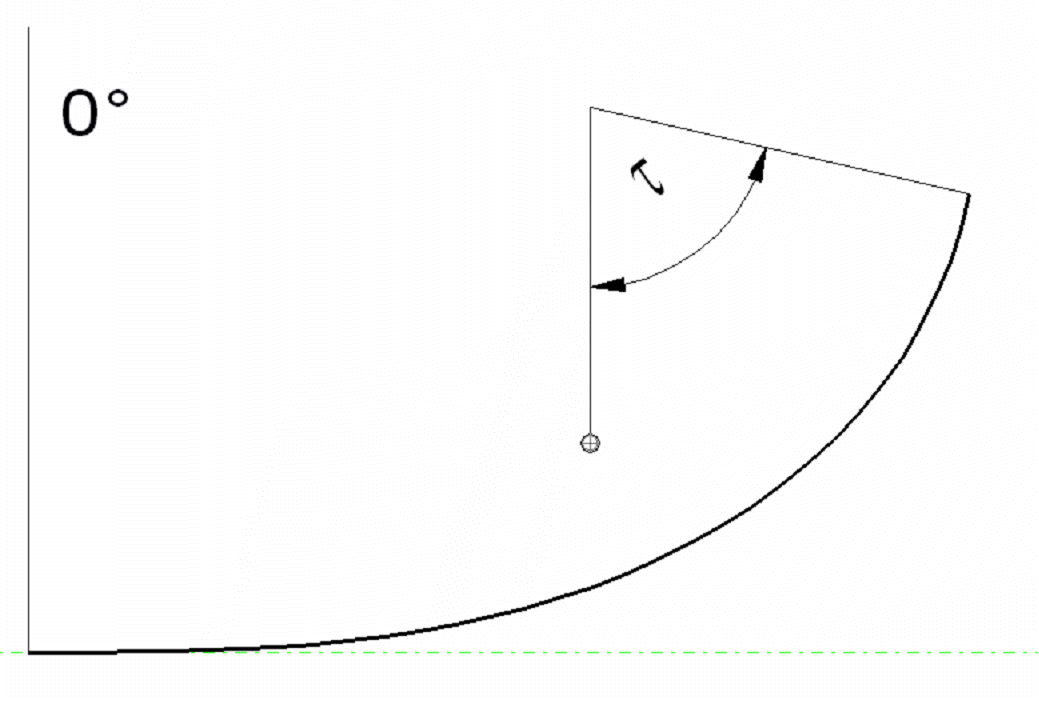

Die Winkel sind hierbei bezogen auf eine Klotoide, die mit „0"-Radius (als in einer Geraden) beginnt und nicht gedreht ist.
