MegaCAD 3D



Fläche aufdicken

Um aus einer Fläche ein Volumen zu erzeugen wird mit dieser Funktion auf eine selektierte Fläche durch Angabe einer Dicke ein Volumen berechnet. Auswählbar sind beliebige Flächen in unterschiedlicher Anzahl. Bei der Auswahl ist zu beachten das durch die Berechnung des Volumens keine Überscheidungen von Flächensegmente entstehen. In diesem Fall sind die Flächen einzeln zu bestimmen und zu berechnen um sie dann später zusammen zu führen.

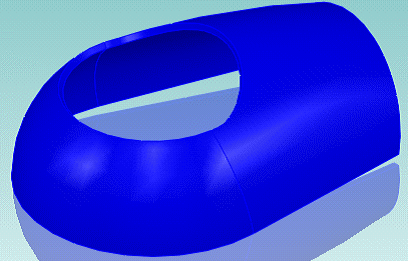

Im folgenden Beispiel wird die Fläche selektiert indem nach dem Aufruf der Funktion die Fläche angeklickt wird:

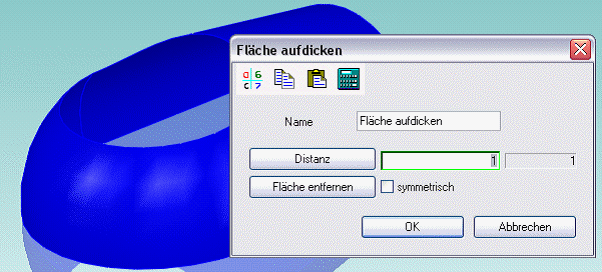

Im zweiten Schritt wird der Wert der die Dicke des zu berechnenden Volumens aus der Fläche angegeben, in diesem Beispiel 1 mm:

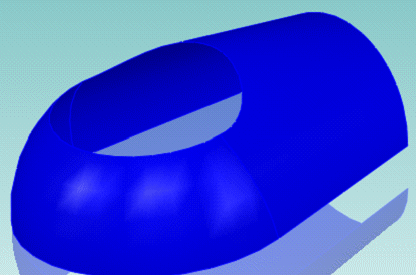

Das Volumen wird berechnet und die entfernt:





die Fläche wird zum Volumen mit allen Daten gespeichert und kann editiert werden.



Distanz

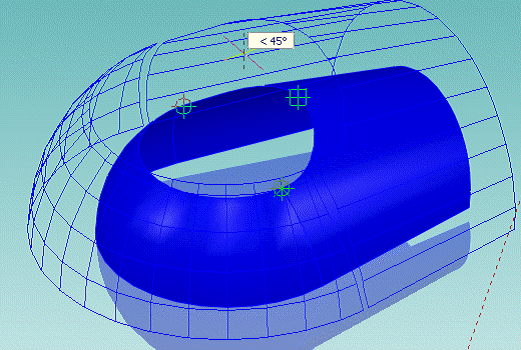

Mit „Distanz" wird der Wert zum Erzeugen des Volumens mit der Maus aufgezogen:





und der so ermittelte Wert in das Dialogwindow übernommen.



Flächen entfernen

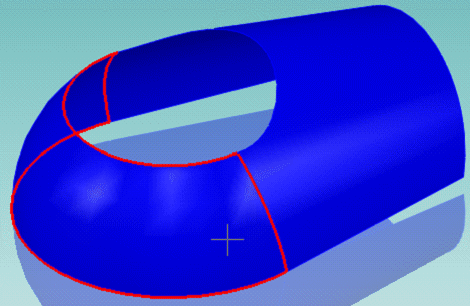

Nachdem im ersten Schritt die Fläche (Flächen) bestimmt wurden kann mit der Option „Flächen entfernen" einzelnen Flächen aus der Auswahl entfernt werden. Im unteren Beispiel wurde die Fläche mit einer Auswahl bestimmt und dann das vordere Flächenstück zum entfernen selektiert:

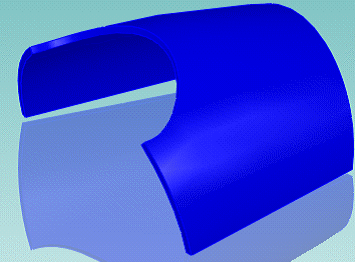

und dann mit dem „ok"-Button bestätigt:





Volumen editieren

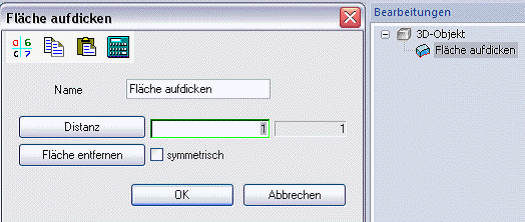

En Volumen das aus einer Fläche berechnet wurde kann später mit den Optionen im Dialogwindow der Funktion verändert werden:





Symmetrisch

Die Option „Symmetrisch" bewirkt, dass die Fläche auf beiden Seiten mit dem gleichen Wert aufgedickt wird.
