MegaCAD 3D

Fasen

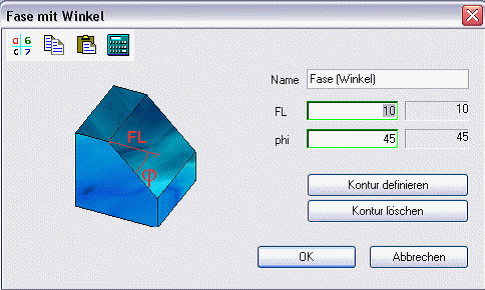

Fasendialog mit Eingabe des Winkels und der Fasenlänge

Diese Funktion ermöglicht die Definition einer Fase mit einem Winkel und einer Fasenbreite. Angegeben werden die Werte in einem Dialogwindow das nach dem Anwählen der Funktion erscheint:.





In dem Dialog geben Sie die Fasenbreite (FL) und den Winkel der Fase (phi) an und wählen mit der Option „Kontur definieren" die zu fasende Kontur aus. Zur Auswahl wird an einem 3D-Objekt das erste Element und das letzte Element einer Kontur angeklickt. Die Kontur wird dann grün angezeigt.



Es sind weitere Konturen in einem Arbeitsgang auswählbar.



Die Auswahl der Konturen wird mit dem „ok"-Feld beendet und die Fase berechnet.



Achtung!

Die Fläche auf der die Fasenbreite liegt muss eine ebene Fläche sein!



Anklickpunkte

Je nach Anklickpunkt wird die Fasenbreite bei z.B. dem folgenden Quader auf die Deckfläche oder der Seitenfläche gelegt.





Beispiele mit einer Fase von 5 mm und einem Winkel von 70 Grad:
