Bemaßung



Durchmessermaß mit Pfeil

Bei dieser Bemaßung werden zwei Punkte gemessen und dann auf einem der beiden horizontal oder vertikalen sich daraus ergebenen parallelen Linien der Maßpfeil mit dem Durchmesserzeichen positioniert wird um dann die Maßzahl zu ziehen.



Folgende Einstellungen sind nötig:



1 - Stellen Sie die Bezugsbemaßung ein



2 – Aktivieren Sie die Koordinatenbemaßung …



3 – Schalten Sie das Durchmesserzeichen ein (nun erkennt MegaCAD das es eine Durchmesserbemaßung werden aoll)



4 – Wählen Sie in diesem Beispiel die Vertikale Bemaßung.



Im folgenden Beispiel wird eine Welle bemaßt. Nachdem die Bemaßungsart im Bemaßungsdialog wie zuvor beschrieben eingestellt wurde, wird als erstes die Mittellinie angeklickt:

Anmerkung: Es muss keine Mittellinie vorhanden sein, es kann auch ein Punkt auf der gedachten Mittelachse angeklickt werden. MegaCAD berechnet von diesem Punkt aus die Symmetrie der Welle.

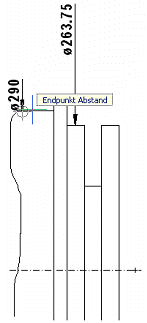

Im nächsten Schritt bestimmen Sie den zu messenden Punkt auf der Welle:

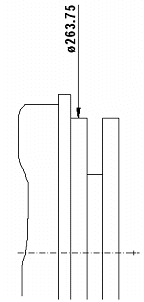

Und positionier die Maßzahl an die gewünschte Stelle:

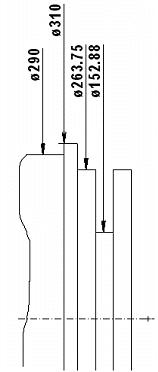

Nun werden weitere Punkte bemaßt und die Maßzahlen positioniert:





Die Bemaßung wird mit der rechten Maustaste abgebrochen und eine weiter Mittellinie kann gewählt werden.
