Texte zeichnen



Texte auf einem Bogen\Kreis einfügen

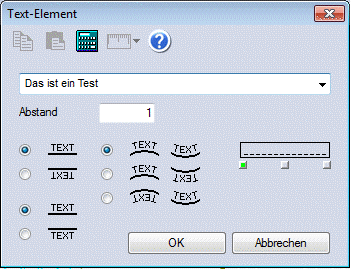

Die Funktion "Texte an einem Bogen\Kreis einfügen" ermöglicht das schnelle Ausrichten von Textzeilen an einem bestehenden Bogen oder Kreis in der Zeichnung. Rufen Sie die Funktion auf, erscheint ein Dialogwindow.





In diesem Window stellen Sie die Art des Einfügens mit unterschiedlichen Optionen ein.



Wichtig!

Texte, die an Bögen und Kreise eingefügt sind, werden in einzelne Buchstaben umgesetzt.



Eingabezeile:

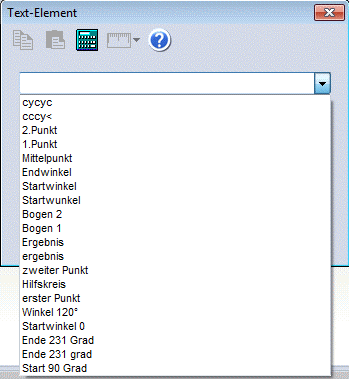

In der Eingabezeile wird der Text eingegeben. MegaCAD speichert die letzten 20 Eingaben. Klicken Sie auf den Pfeil neben der Eingabezeile, erscheinen die vorherigen Eingaben:





Um einen Text in die Eingabezeile zu kopieren klicken Sie mit der linken Maustaste auf den Text. Der Text erscheint dann in der Eingabezeile und kann verändert werden.



Einfügeposition:

Mit den drei Optionen Links/Mitte/Rechts bestimmen Sie den Einfügepunkt des Textes. An diesem Punkt hängt der Text an der Maus.



Abstand zum Objekt:

Den Abstand des Textes zum Zeichnungsobjekt geben Sie mit dieser Option an. Die Eingabe bezieht sich auf die Unterlinie eines Textes.



Geben Sie einen Abstand von 0 an, wird der Text direkt auf dem Objekt gezeichnet. Geben Sie einen minus Abstand an, wird der Text unter das Objekt gezeichnet.





Text spiegeln:

Um einen Text gespiegelt auf Bögen und Kreise auszurichten, wählen Sie eine der drei Optionen an.
