Hiddenline Linestyle unsichtbare Linien einstellen

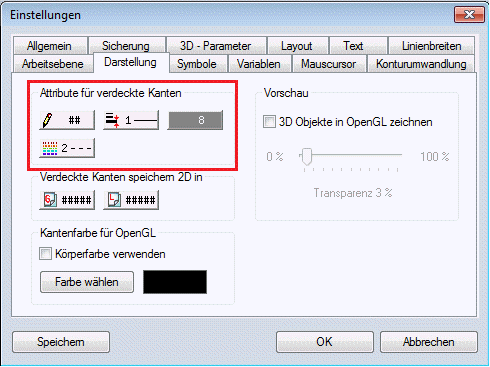

Im Projektionswindow von MegaCAD ist eine Hiddenlineberechnung mit gleichzeitiger Darstellung von unsichtbaren Kanten möglich. Das Symbol in dem Window ruft die Darstellung mit verdeckten Kanten und gleichzeitiger Darstellung der unsichtbaren Kanten in einem anderen Linestyle , auf. Die unsichtbaren Kanten werden durch gepunktete Linien dargestellt. Mit der Option "Hiddenline Linestyle unsichtbare Linien einstellen" kann der Linestyle der unsichtbaren Kanten, die Farbe, Layer und Gruppe, die Breite und die Stiftnummer eingestellt werden. Rufen Sie die Option unter "Setup Einstellungen" oder mit dem Ikon in der Toolbar auf, erscheint ein Dialogwindow:





In dem Window sind die einzelnen Attribute anzuwählen und einzustellen. Um die Einstellung für weitere Arbeitssitzungen zu erhalten, wählen Sie "Speichern" an.
