Einstellen Koordinatenanzeige (Mauscursor)



Setup: Einstellen Koordinatenanzeige (Mauscursor)

Unter Einstellungen/Mauscursor kann das Unterbrechen des Zeichnens verboten werden. Außerdem kann gewählt werden, ob die unterbrochene Zeichnung angezeigt werden soll.





Durch diese Einstellung kann das Drehen von großen Datenmengen in Abhängigkeit der Rechnerleistung und der Grafikkarte beschleunigt werden.



Anzeige aktiv

Die Option aktiviert oder deaktiviert die Anzeige der Koordinaten an der Mausposition.



Position dynamisch

Ist diese Option gesetzt wird die Position der Koordinatenanzeige nach dem Herausfahren aus dem Anzeigefeld so geändert das die Anzeige an der Seite an der aus dem Anzeigefeld gefahren wurde, verbleibt. Fährt man mit der Maus beim aktiven Editiercursor in das Anzeigefeld und z.B. unten aus dem Feld heraus, wird von nun an das Anzeigefeld über dem Cursor angezeigt.



Position fest

Durch diese Option ist die Anzeige der Koordinaten auf die im Window eingestellte Position an der Maus fixiert.



Position einstellen

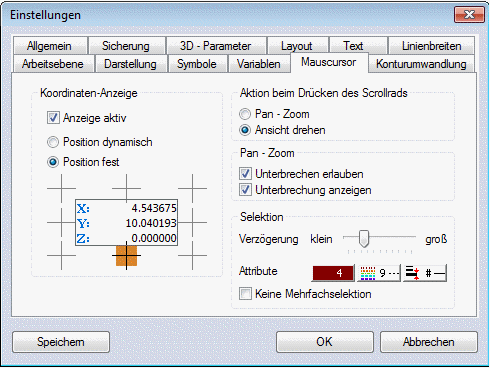

Die Position der Koordinatenanzeige zum Mauscursor wird im Dialogwindow in der folgenden Grafik angeklickt:



Mauscursor

Tooltip Keine Mehrfachselektion



Immer wenn in MegaCAD ein Zeichenelement selektiert wird (zB. Beim Löschen, Kopieren, Drag&Drop Mehrfachauswahl, …) werden die Elemente unter der Maus angezeigt.



In dem Fall das im Bereich des Mauscursors mehrere Elemente gefunden werden, wird die Anzahl der Elemente als Zahl neben dem Mauscursor angezeigt:

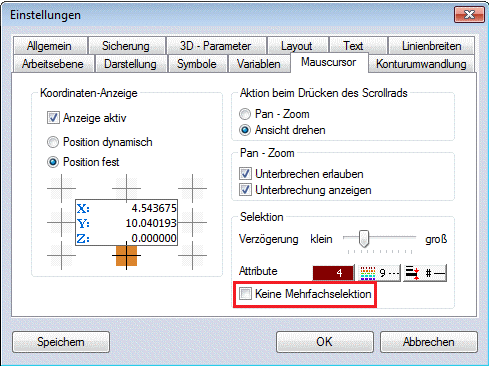

Diese Anzeige der Elemente und die Möglichkeit der Auswahl von Elementen in dem erscheinenden Tooltip, wird mit diesem Schalter unterdrückt:

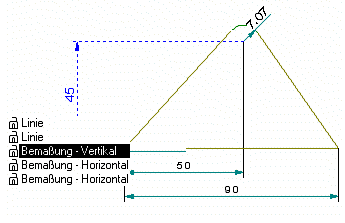

Ist die Option aktiv und bewegt man die Maus (nach kurzem Anhalten) auf die Zahl die nach dem Selektieren eines Elements neben dem Mauscursor erscheint zu, wird eine Liste an der Cursorposition ausgegeben, mit der man dann die Elemente zur Anzeige bringen oder auswählen kann. Das Element in der Liste auf dem sich der Cursor befindet wird invertiert (rechte Abbildung)

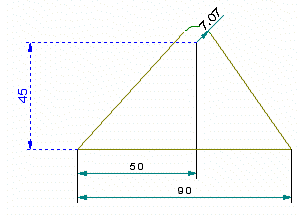

Wir aber die Anzeige abgeschaltet erscheint keine Zahl mehrerer Elemente und kein Tooltip wie in der linken Abbildung.
