Setup



MOP-Werkz. löschen

Einstellung der Darstellung der MOP-Körper (Werkzeuge).

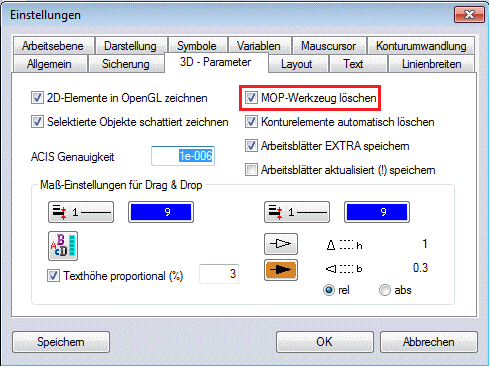

Im Setupmenü unter Einstellungen 3D wird die Darstellung der MOP-Operanden vorbestimmt.



Es werden grundsätzlich drei Arten von 3D-Objekten unterschieden:



a.) Normale 3D-Objekte wie Linien, Kreise, Texte... Diese Objekte sind von den folgenden Funktionen nicht betroffen.



b.) Grundkörper wie Quader, Kugel, Zylinder, Sweepkörper ....



c.) Mopergebnisse aus boolschen Operationen wie z.B. die Addition von zwei Quadern.



Bei der Addition oder Subtraktion von 3D Grundkörpern und von Mopergebnissen bezeichnen wir die zuerst angewählten Objekte als Werkstücke. Die Objekte, die die Werkstücke bearbeiten, nennen wir Werkzeuge. Subtrahieren wir von einem Werkstück das Werkzeug, bleibt das Mopergebnisse (Werkstück) erhalten, das Werkzeug wird gelöscht. Schalten Sie die Option im Einstellungswindow aus, bleibt das Werkzeug erhalten.



Hinweis:

Die gelöschten Werkzeuge sind über den Featuretree durch die Option "Kopieren" wieder erzeugbar.
