Ansichten Plazieren

Ansichten Plazieren

Mit dieser Option werden die gewählten Ansichten auf die Zeichenfläche platziert.



Hinweis

Um eine Vorlage zu speichern muss eine Ansicht platziert werden.

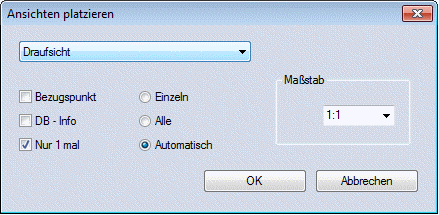

Nach dem Aufruf der Option wird in den 2D Modus geschaltet und eine ev. vorbestimmte Blattvorlage geladen. Es erscheint das Einfügewindow der Ansichten:





die nun platziert werden:

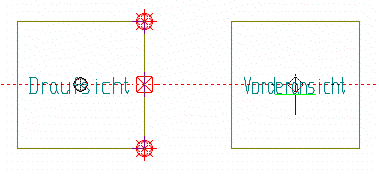

Jede Ansicht wird mit einem Rechteck symbolisiert in dem der Namen der Ansicht steht. Diese Rechtecke geben symbolisch das umschließende Rechteck um eine Ansicht an. Wird eine Ansicht automatisch in diese Vorlage eingefügt, berechnet MegaCAD das umschließende Rechteck um diese Ansicht und zeichnet die Ansicht. Die Abstände zu den anderen Ansichten werden immer eingehalten. Ändern sich die Elemente in einer Ansicht und damit auch die Größe der Ansicht erfolgt immer eine automatische Anpassung (Achtung, es muss der Schalter „Größe anpassen" bei der Definition gesetzt werden).



Wird eine Ansicht platziert können von ihr durch seitliches Verfahren der Maus weitere Ansichten abgeleitet werden.



Das Plazieren wird mit dem „Abbrechen" Butten beendet.
