Schraffur



Schraffurrand als Fläche



Bei der Objektbestimmung "Fläche " klicken Sie anschließend einen Punkt in der Nähe der begrenzenden Kontur der Fläche an (von außen oder innen anklicken ist möglich).



Beachten Sie, dass für eine Schraffur eine geschlossene Kontur benötigt wird. MegaCAD verfolgt die Kontur soweit wie möglich selbständig. Ist die zu schraffierende Fläche nicht von einer geschlossenen Kontur umgeben, erfolgt eine Fehlermeldung.

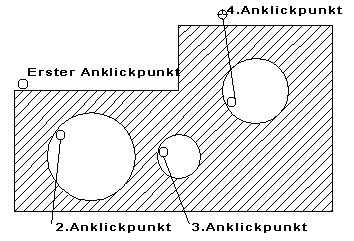

Klicken Sie nur den Punkt im Bereich der äußeren Kontur an, wird die ganze Fläche schraffiert. Um die innere Kontur des Beispiels zu berücksichtigen, ist ein zweiter Punkt in der Option "Fläche" wie oben gezeigt anzuklicken. Wählen Sie hierzu einen Anklickpunkt in der Nähe der inneren Kontur.



Die ermittelte Außenkontur der Fläche wird durch Farbumschlag und Rauten an den Eckpunkten der Elemente angezeigt. Kreise sind innerhalb einmalig anzuklicken. MegaCAD erkennt keine Inseln in den Flächen automatisch. Flächen als Inseln sind innerhalb der umschließenden Kontur anzuklicken. Die Auswahl der zu schraffierenden Flächen kann auch gemischt mit den Optionen "Einzeln, Kontur, Polylinie, Fläche" vorgenommen werden.
