Raster



Die Zeichenblattvorlagen



Im linken unteren Bereich des Rastermenüs finden Sie die Auswahlmöglichkeiten für Zeichenblattvorlagen entsprechend der DIN-Norm.



Nach dem Anklicken einer Zeichenblattvorlage sehen Sie auf dem Bildschirm den Bereich der Zeichnung, der der Größe des gewählten Zeichenblatts entspricht. Dies bedeutet aber nicht, dass Sie nicht auch über den dargestellten Bereich hinaus zeichnen können. Dies ist jederzeit möglich. Die Anzeige des Zeichenbereichs erleichtert Ihnen aber, die Grenzen eines bestimmten Papierformats einzuhalten.



Die Einstellung der Zeichenblattvorlage hat des weiteren Auswirkungen auf die Zoomfunktion "Totale 1:1 ". Aktivieren Sie diese Funktion, so wird genau der Bereich des Zeichenblatts angezeigt.

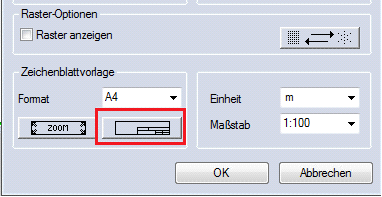

Neben der Auswahl der verschiedenen Zeichenblattvorlagen finden Sie ein Menüfeld, mit dem Sie festlegen können, ob ein vordefiniertes Zeichenblatt mit Zeichnungskopf geladen werden soll.





Ist dieses Feld invers dargestellt, so wird beim Einstellen einer bestimmten Zeichenblattgröße ein Makro mit dem Namen der Zeichenblattgröße auf, also z.B. "A4", in die neue Zeichnung eingefügt. Möchten Sie keine Zeichenblattvorlage in Ihre Zeichnung einblenden, so achten Sie darauf, dass das entsprechende Menüfeld nicht invers dargestellt wird.



Hinweis:

Die Zeichenblattvorlagen A4 ...... können Sie Ihren Ansprüchen entsprechend anpassen.
