Bearbeitungen speichern

Bearbeitungen speichern

Bohrungen, Austragungen, Summen und Differenzen können gespeichert werden Bearbeitungen speichern. Punktsets werden bei Bohrung mit gespeichert. Im Feature Tree der Bearbeitung wird eine Bearbeitung die speicherbar ist mit dem Kontextmenü der einzelnen Eintragungen in dem Tree aufgerufen. Der Aufruf erfolgt mit einem Mausklick der rechten Maustaste auf einen Eintrag im Tree.

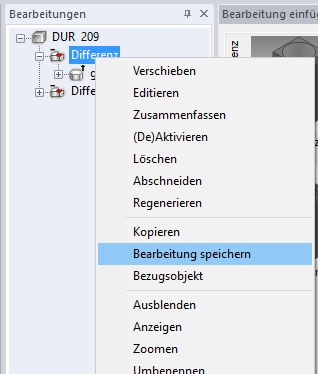

In dem folgenden Window wurde eine Differenz mit der rechten Maustaste angeklickt:

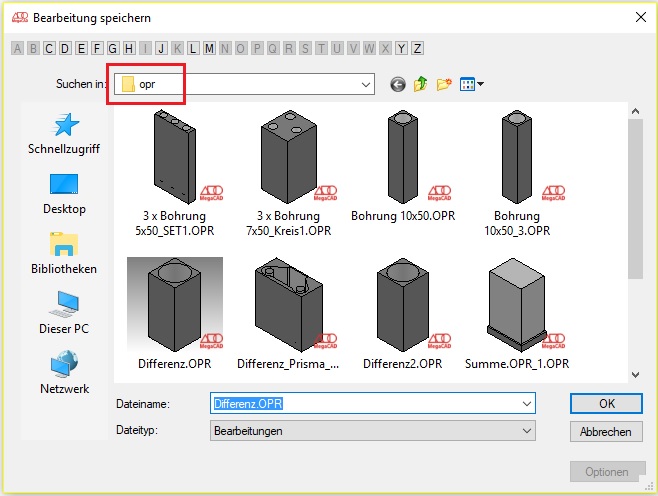

Nach der Auswahl der Option „Bearbeitung speichern“ erscheint der Dateimanager zur Angabe des Namens der Bearbeitung:





Gespeichert werden die Bearbeitungen standartmäßig im Verzeichnis „opr“. MegaCAD ordnet die Bearbeitungen automatisch den einzelnen Typen Differenz, Summe, Austragung und Bohrung zu. Natürlich kann man ein eigenes Verzeichnis für die Bearbeitungen anlegen. Ändert man den Namen für das Verzeichnis für die Bearbeitungen muss in der Datei megacad.ini der Pfad für die Suche in dem MegaCAD die Bearbeitungen findet angepasst werden mit dem Eintrag:



OPR:E:\MegaCAD 2016 (64) Profi plus (1)\opr\*.OPR

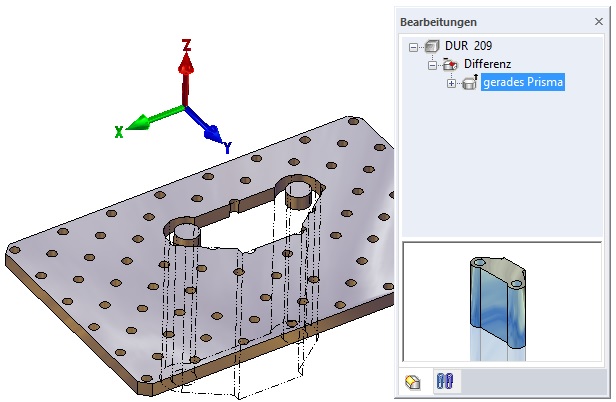

Im zweiten Beispiel wird eine Differenz abgespeichert, als gerades Prisma:

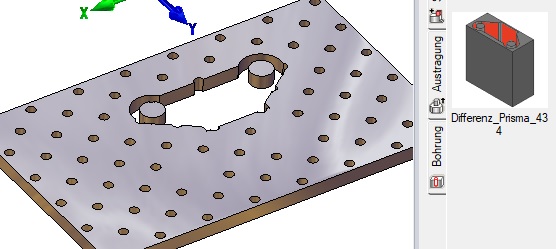

Hierzu wird die Differenz im Tree mit der rechten Maustaste angeklickt und gespeichert. Sie erscheint dann im Window „Bearbeitungen einfügen“:
