Eindeutige Namen bei Baugruppen

Baugruppen haben ab MegaCAD 2018 eindeutige Namen. Der Name soll jetzt eine Baugruppe in einer Zeichnung eindeutig identifizieren. Um dies zu gewährleisten wurden automatische Umbenennungsfunktionen beim Laden und Einfügen von nicht exklusiven Baugruppen erstellt.

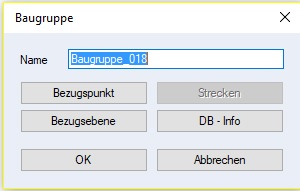

Beim Erstellen einer Baugruppe muss der Anwender einen eindeutigen Namen eingeben. In den folgenden Abbildungen wird eine neue Baugruppe mit den Optionen der DB-Info Funktion:



Die untere Baugruppe des Roboters wurde selektiert:





und gespeichert. Beim Speichern erfragt MegaCAD einen Namen und schlägt zunächst einen Namen vor der nicht in der Zeichnung vorhanden ist:





Nach der Bestimmung des Namens wird die Baugruppe in der Zeichnung entsprechend benannt.
