Explosion Darstellung

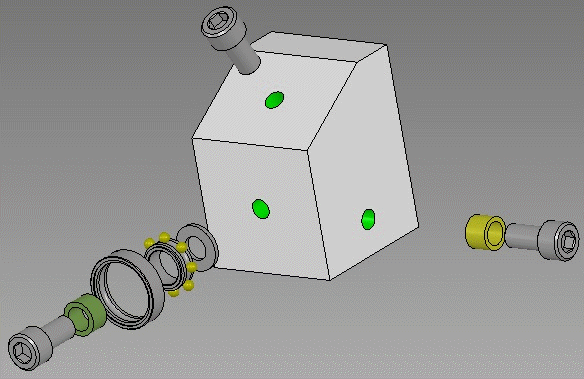

$Bild\ebx_-171772916.gif$ Eine Explosionsdarstellung ist eine Art der Darstellung die einen nicht realen Zustand einer Konstruktion zeigt. In den meisten Fällen wird sie zur Verdeutlichung von Zusammenbau-zeichnungen erstellt, um den Zusammenhang der einzelnen Bauteile zu zeigen:

$Bild\Explode2.gif$ $Bild\Explode3.gif$

In dieser ersten Version zur Erstellung von Explosionszeichnungen sind alle Grundfunktionen enthalten. Eine weitere Ausbaustufe wird 2D Elemente, Positionsnummern, Positionstabellen (Stücklisten) und abgewinkelte Achsen enthalten.
