Zapfen - Gewindezapfen

Konstruktion von Wellen und Zapfen mit oder ohne Gewinde

Zapfen sind mit oder ohne Gewinde erstellbar. Ohne Gewinde ist der Typ "Passung" auszuwählen:

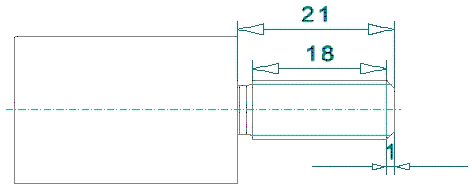

Die Gewindelänge wird immer als bestimmender Wert zur Erzeugung des Zapfens verwendet. Wie im unteren Beispiel ergibt eine Gewindelänge von 18 mm eine Zapfenlänge von 21 mm. Die Länge des Freistichs und die Fasentiefe wird hinzuaddiert:

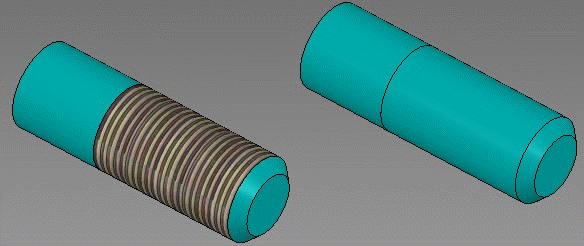

In der OpenGL Darstellung mit Textur wird das Gewinde mit einer Bitmap angezeigt:
