Parametric



Elemente mit gleichem Punkt trennen

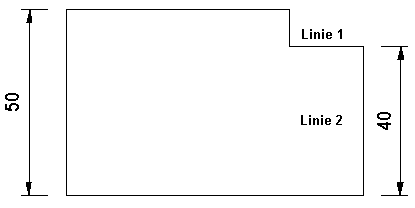

Das Parametricmodul setzt gemeinsame Endpunkte von Elementen in einer Zeichnung automatisch gleich. Gleichsetzen bedeutet, dass diese Punkte bei einer Änderung eines der betroffenen Elemente mit verändert werden. In der folgenden Abbildung betrachten wir als Beispiel die gemeinsamen Endpunkte der Linie 1 und 2. Ändern Sie das Maß der Linie 2, wird die Linie 1 mit verschoben.

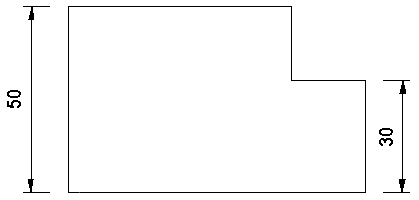

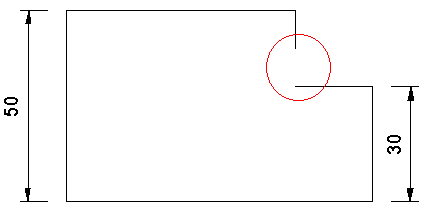

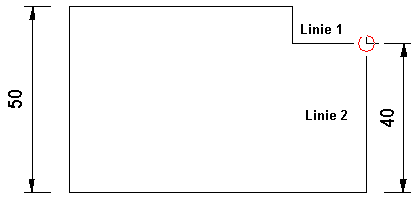

Rufen wir nun die Option "Elemente mit gleichem Punkt trennen" auf und klicken den Endpunkt der vertikalen Linie 2 (Wert 40) an. Zwischen den Linien 1 und 2 besteht eine Verbindung an ihrem gemeinsamen Endpunkt. Durch das Trennen dieses gemeinsamen Punktes wird bei einer Veränderung einer dieser Linien jede Linie für sich geändert. Verändern wir in unserem Beispiel die Länge der Linie 2, wird nur diese Linie geändert, es entsteht eine Lücke zwischen Linie1 und 2:

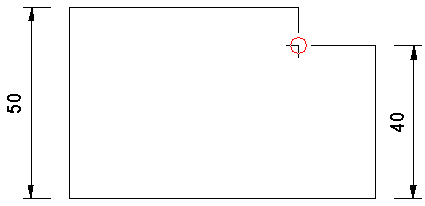

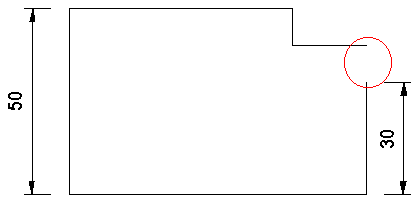

Trennen wir aber in unserem Beispiel die Linie 1 an dem Endpunkt wie in der folgenden Abbildung, ergibt sich beim Verändern der Zeichnung ein anderes Ergebnis. Verändern wir in unserem Beispiel nun die Länge der Linie 2, wird ebenfalls nur diese Linie geändert, es entsteht eine Lücke zwischen Linie1 und der an dieser Linie folgenden:







Punkt gleich setzen

Das Parametricmodul setzt gemeinsame Endpunkte von Elementen in einer Zeichnung automatisch gleich. Gleichsetzen bedeutet, dass diese Punkte bei einer Änderung eines der betroffenen Elemente mit verändert werden. In Beispielen zuvor haben wir gemeinsame Punkte getrennt. Um derartig getrennte Punkte wieder zusammenzuführen, wird diese Option verwendet.



Um eine Punkt gleich zu setzen, muss an diesem Punkt ein weiteres Element anschließen. Würden wir in unserem Beispiel das Maß 30 der Linie 2 wieder auf 40 ändern, liegen die zuvor getrennten Elemente so zueinander, dass der getrennte Punkt gleich gesetzt werden kann. Ändern Sie erneut das Maß 40, wird die Linie 2 verschoben und die Verbindung zur Folgelinie beibehalten.
