Bezugspunkt ändern



Bezugspunkt ändern

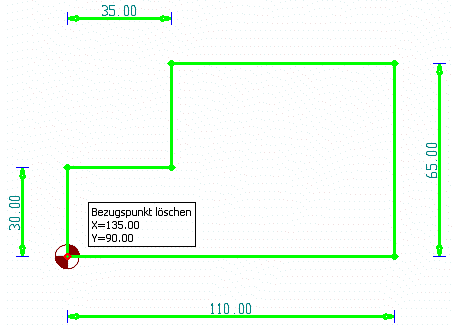

Der Bezugspunkt einer parametrischen Zeichnung kann mit der Funktion „Regeln definieren" geändert werden. Fährt man mit der Maus auf den bestehenden Nullpunkt erscheint der Tooltip mit der Option den Nullpunkt zu löschen:

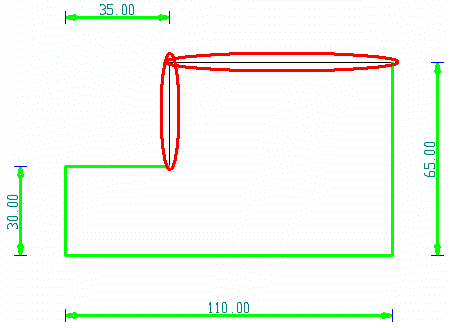

Gelöscht wird der Nullpunkt mit der linken Maustaste. Sind durch das Löschen des Nullpunktes Zeichenelemente nicht mehr eindeutig definiert wird das grüne invertieren dieser Elemente wie in der folgenden Abbildung aufgehoben:

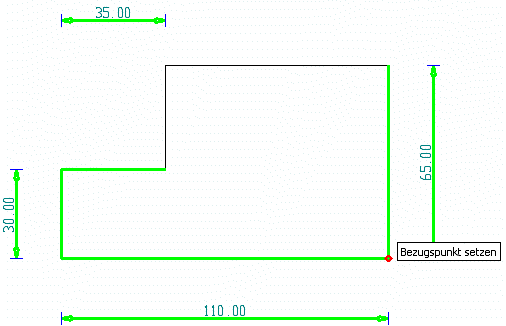

Nun wird man aufgefordert den Nullpunkt neu zu setzten indem man auf die Endpunkte oder Mittelpunkten von Elementen fährt:

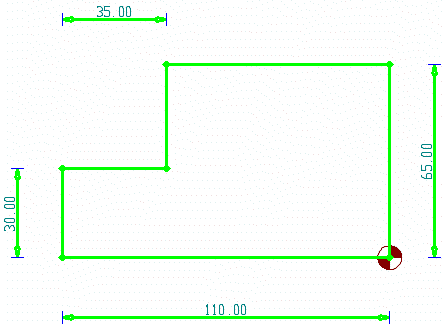

Nachdem der Nullpunkt neu gesetzt wurde wird die Zeichnung auf vollständige Definition überprüft und alle definierten Elemente grün invertiert:





Bleiben nach dem Neusetzten des Nullpunktes undefinierte Elemente zurück ist es sinnvoll diese zu bemaßen bis die Zeichnung vollständig definiert ist.
