Koordinatenschnittstelle



In Datei übernehmen



Um Zeichnungsobjekte und Koordinaten zu bestimmen, die in die Koordinatendatei übernommen werden sollen, so rufen Sie die Funktion "In Datei übernehmen" auf. Auf dem Bildschirm erscheint ein Eingabefenster zur Angabe des Dateinamens.



Geben Sie den Namen der Koordinatendatei ein und bestätigen Sie die Eingabe mit "ok".



Im nächsten Schritt werden die Zeichnungsobjekte mit den Möglichkeiten der Moduswahl bestimmt. MegaCAD ist zuerst im Zustand der Elementselektion. In der Statuszeile wird ein Dialogbutton aufgeblendet:





In diesem Button bestimmen Sie die Art der Ausgaben für die Koordinatenschnittstelle. Es sind Elemente (Zeichnungsobjekte) anwählbar, Koordinaten mit dem Modus-Fangen und Informationstexte ablegbar.



Fahren Sie mit der Maus auf diesen Button, erscheint ein Tooltip mit der Optionsbeschreibung über den jeweiligen Optionen.





Mit der Option Elm. werden Elemente gespeichert, mit Pkt. Koordinaten. Die Optionen werden mit der linken Maustaste angeklickt und damit aktiviert.



Kommentar

Möchten Sie die Koordinatendatei mit einem Kommentar versehen, so rufen Sie diese Option auf. Auf dem Bildschirm erscheint ein Eingabefenster zur Eingabe eines Textes.

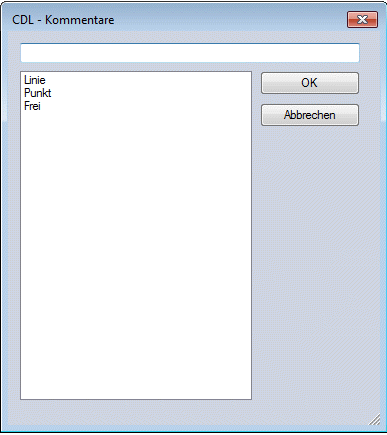

In dem Window wird eine Liste eingeblendet, mit vorbesetzten Kommentaren. Diese Kommentare werden aus der Datei REM.TXT gelesen, die Sie mit einem eigenen Editor oder mit dem MegaCAD-Editor bearbeiten können. So sind feste Kommentare durch Anklicken der Kommentarzeile direkt in die obere Eingabezeile des Windows kopierbar. Soll der Kommentar direkt eingegeben werden, so geben Sie den gewünschten Kommentar mit der Tastatur ein und bestätigen Sie die Eingabe durch Anklicken des Feldes "ok". Der Text wird in die Koordinatendatei übernommen. Er wird mit der Zeichenfolge "REM" versehen. Lesen Sie eine Koordinatendatei wieder in das Konstruktionsprogramm ein, so werden Kommentarzeilen überlesen.



Zeichnungsobjekte wählen

Wählen Sie dieses Optionsfeld an, um die Zeichnungsobjekte auszuwählen, deren Geometrie in die Koordinatendatei übernommen werden soll. Bei der Bestimmung der einzelnen Objekte stehen Ihnen wieder alle Möglichkeiten zur Verfügung, die das Konstruktionsprogramm zur Auswahl von Zeichnungsobjekten bietet. Bestimmen Sie nacheinander alle Zeichnungsobjekte, die in die Koordinatendatei übernommen werden sollen.



Sie beenden die Auswahl von Zeichnungsobjekten durch Drücken der rechten Maustaste. Auf dem Bildschirm erscheint wieder das Untermenü der Funktion "Koordinatenschnittstelle".



Koordinaten wählen

Wählen Sie dieses Optionsfeld an, um die Koordinaten einzelner Punkte in die Koordinatendatei aufzunehmen. Bei der Bestimmung dieser Punkte stehen Ihnen wieder alle Möglichkeiten zur Verfügung, die das Konstruktionsprogramm zur Bestimmung von Punkten bietet. Bestimmen Sie nacheinander die Punkte, deren Koordinaten in die Koordinatendatei übernommen werden sollen. Diese erscheinen in der Koordinatendatei wie Zeichnungsobjekte des Typs "Punkt".



Sie beenden die Auswahl von Punkten durch Drücken der rechten Maustaste. Auf dem Bildschirm erscheint wieder das Untermenü der Funktion "Koordinatenschnittstelle", die Beschreibung aller ausgewählten Objekte in die Datei übertragen.
