Externe Variabeln



Externe Variabeln

Jede Variante in MegaCAD enthält Variabeln mit denen die Variante gesteuert wird. Diese Variabeln haben in der Regel unterschiedliche Namen. Je nach Konstruktion und Anforderung ist der Zugriff auf Variabeln einer Variante gewünscht. In diesen Fällen besteht die Möglichkeit eine Variabeln einer parametrischen Konstruktion oder Baugruppe allen anderen Varianten zu Verfügung zu stellen.



MegaCAD unterscheidet bei den Variablen in der Konstruktion zwischen



   Globalen Variabeln

   Lokalen Variabeln



Die Unterscheidung zwischen den beiden Variabelarten ist ganz einfach:



 Globale Variabeln stehen allen anderen Variabeln zur Verfügung

Lokale Variabeln gehören einer Baugruppe oder einer parametrischen Konstruktion alleine



So ist es möglich in einer Zeichnung eine Variabel Namens Breite1 in einer parametrischen Variante zu verwenden und gleichzeitig Breite1 als Definition einer Quaderkante. Ändert sich Breite1 in der Variante wird Breite1 der Quaderkante nicht verändert! Erst wen die Variabel der parametrischen Variante Breite1 zur globalen Variabel (Externe Variabel) erklärt wurde, nimmt die Variabel Breite1 des Quaders den Wert der Variable Breite1 der Variante an.

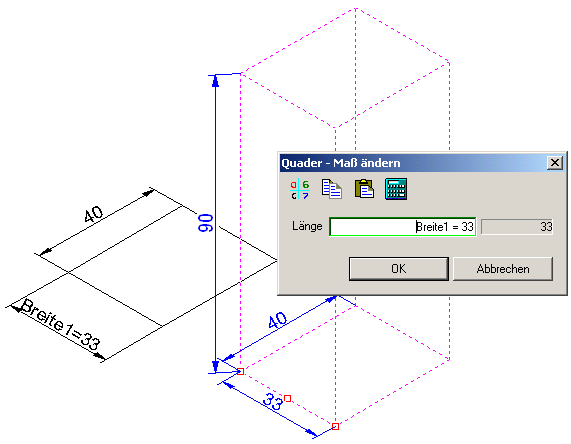

In der oberen Abbildung wurde das Rechteck parametrisiert und die Variabel Breite1 verwendet die auch als Variabel des Quaders verwendet wurde. Da die Variabel als externe Variabel deklariert wurde ändert sie auch den Quader.



Externe Variabel

Eine Variabel wird zu einer globalen Variabel die dann allgemein zu Verfügung steht, wird im Maßdialog einer parametrischen Variante oder im Dialog der Variablenlisten definiert:
