Koordinatenbemaßung mit Hinweispfeilen



Bei der "Koordinatenbemaßung mit Hinweispfeilen" handelt es sich um einen Schalter für die Bemaßungsmethoden "Horizontale Linearbemaßung " und "Vertikale Linearbemaßung ". Mit Hilfe dieser Funktionen können Sie die Koordinaten eines Punkts relativ zu einem Bezugspunkt bemaßen.



Klicken Sie das beiden Menüfelder an, so wird es invers dargestellt. Die Koordinatenbemaßung ist nun aktiv. Wählen Sie anschließend eine der Funktionen "Horizontale Linearbemaßung" oder "Vertikale Linearbemaßung", um die Koordinaten des gewünschten Punkts zu bemaßen.





Wählen Sie dabei die horizontale Bemaßung, so wird die Differenz der Koordinaten mit einem Pfeil in X- Richtung angezeigt. Bei der vertikalen Bemaßung wird die Differenz der Koordinaten mit einem Pfeil in Y- Richtung angezeigt.



Haben Sie eine der beiden Bemaßungsvarianten ausgewählt, müssen Sie zunächst den Bezugspunkt für die Bemaßung festlegen. Auch hier können Sie wieder eine beliebige Methode zur Punktbestimmung benutzen. Wählen Sie anschließend den zu bemaßenden Punkt aus. Auf dem Bildschirm erscheint der Maßtext. Legen Sie die Position dieses Textes fest, so wird die Bemaßung in die Zeichnung übernommen. Sie können anschließend sofort die nächste Koordinatenbemaßung erstellen.



Beispiel:

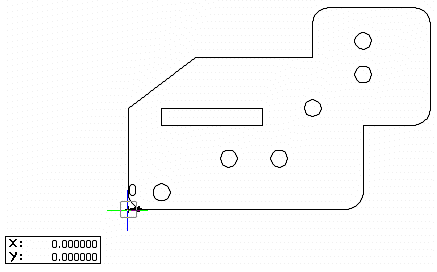

Wählen Sie die Bemaßung horizontal und setzen Sie dann den Bezugspunkt (Basispunkt) der Bemaßung:

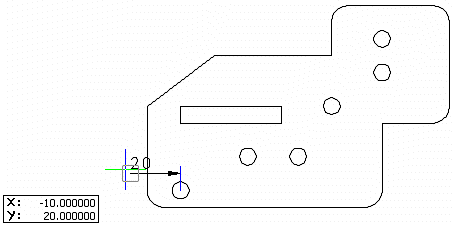

Die erste Bemaßungsposition wird anklicken und der Maßtext positionieren, die Maßhilfslinie wird mitgezogen

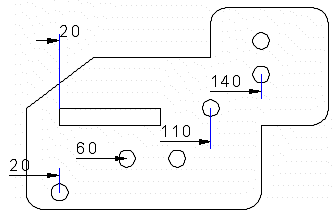

Ist die Bemaßung fertig gestellt, beziehen sich alle Maße auf den Basispunkt

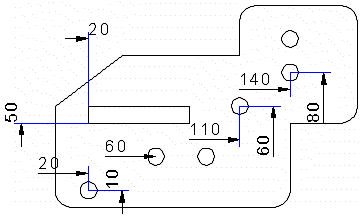

Vertikale Bemaßung wählen und Bemaßung vervollständigen:
