Linien zeichnen



Tangente an einen Kreis\Spline Lage des Berührpunktespunktes-Endpunkt

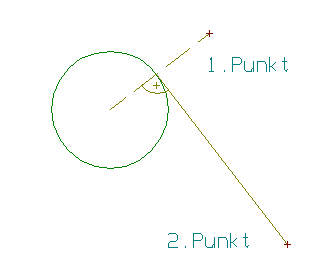

Diese Konstruktionsmethode ist die letzte Möglichkeit, eine Tangente an einen Kreis oder Spline zu legen. In diesem Fall wird die Tangente durch den Kreis\Spline, die Lage des Tangetialpunktes und die Lage des Endpunkts bestimmt. Da zunächst weder die Lage noch die Länge bekannt sind, wird nach Auswahl des Kreises oder Kreisbogens oder des Splins eine Tangente gezeichnet, die etwa dem Durchmesser des Kreise oder der Länge des Splins entspricht und deren Lage von der aktuellen Mausposition bestimmt wird. Die Tangente befindet sich mit ihrem Berührpunkt immer auf der Linie Maus-Kreismittelpunkt. Mit Auswahl des ersten Punktes definieren Sie immer den Schnittpunkt des Strahls, der vom Kreismittelpunkt ausgehend durch den ausgewählten Punkt verläuft, mit dem Kreis oder Kreisbogen. Damit ist die Lage der Tangente eindeutig bestimmt. Bei einem Spline wird der Tangentenpunkt an der Mausposition bezogen auf den Spline in diesem Punkt, ermittelt. Die Länge ausgehend vom Berührpunkt wird wiederum durch die Maus bestimmt. Hierbei wird der Endpunkt aus dem Fußpunkt des Lots auf die Tangente ausgehend von der aktuellen Mausposition bestimmt oder einfacher gesagt, es werden für die Länge der Tangente nur die Mauskoordinaten in Tangentenrichtung ausgewertet. Auch hiermit haben Sie die Möglichkeit, Bezüge zu weiter entfernten Konstruktionselementen herzustellen.



Anstelle eines Kreises können Sie auch bei dieser Konstruktionsmethode wieder einen Bogen oder Spline auswählen. Im Gegensatz zu anderen Konstruktionsmethoden für Tangenten wird die Tangente aber auch dann gezeichnet, wenn der Berührpunkt nicht mehr zum Bogen gehört.





Haben Sie eine Tangente konstruiert, so können Sie direkt den nächsten Kreis, Kreisbogen oder Spline für eine weitere Tangente auswählen. Um die Funktion zu verlassen, drücken Sie auf die rechte Maustaste. Alternativ gelangen Sie durch Anklicken des Feldes mit dem "MEGACAD-Symbol" im Modus-Menü zurück in das Hauptmenü.



Klicken Sie statt dessen das Feld "Funktion" im Modus-Menü an, so kehren Sie in das Untermenü "Linien zeichnen" zurück.
