Linien zeichnen



Tangente an einen Kreis unter einem Winkel



Diese Konstruktionsmethode ist eine weitere Möglichkeit, eine Tangente an einen Kreis zu legen. In diesem Fall wird die Tangente durch den Kreis und durch den Winkel der Tangente gegen die X-Achse bestimmt. Da diese Art der Tangentenbestimmung lediglich für Hilfskonstruktionen benötigt wird, kann die Länge der Tangente nicht angegeben werden. Statt dessen zeichnet das Konstruktionsprogramm die Tangente in beiden Richtungen bis zu den aktuellen Bildschirmgrenzen. Auch bei dieser Konstruktionsmethode sind wieder jeweils zwei Tangenten möglich. Es wird wie gewohnt die Tangente gezeichnet, deren Berührpunkt in der Nähe des Anklickpunkts liegt.



Der Winkel wird in dem Eingabefeld "W" unten links eingegeben. Sie aktivieren die Eingabe durch Anklicken mit der Maus oder der ESC-Taste.

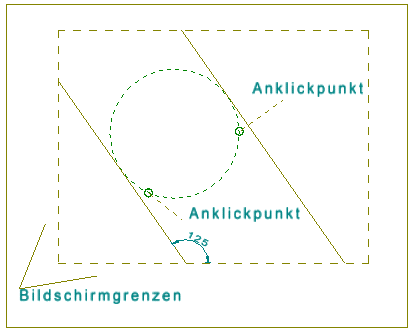

Geben Sie hier den Winkel an, den die Tangente gegen die X-Achse bilden soll. Bestätigen Sie die Eingabe mit der RETURN-Taste. Anschließend klicken Sie den Kreis an, den die Linie berühren soll. Das Konstruktionsprogramm berechnet den Berührpunkt von Tangente und Kreis und zeichnet die Tangente zwischen die Bildschirmgrenzen.



Anstelle eines Kreises können Sie auch bei dieser Konstruktionsmethode wieder eine Bogen auswählen. Im Gegensatz zu den beiden anderen Konstruktionsmethoden für Tangenten wird die Tangente aber auch dann gezeichnet, wenn der Berührpunkt nicht mehr zum Bogen gehört.





Haben Sie eine Tangente konstruiert, so können Sie direkt den nächsten Kreis oder Kreisbogen für eine weitere Tangente auswählen. Um die Funktion zu verlassen, drücken Sie auf die rechte Maustaste. Um einen neuen Winkel für eine weitere Tangente zu bestimmen, klicken Sie das Feld "W" an.. Alternativ gelangen Sie durch Anklicken des Feldes mit dem "MEGACAD-Symbol" im Modus-Menü zurück in das Hauptmenü.



Klicken Sie statt dessen das Feld "Funktion" im Modus-Menü an, so kehren Sie in das Untermenü "Linien zeichnen" zurück.
