Linien zeichnen



Tangente an einen Kreis



Mit der Konstruktionsmethode "Tangente an einen Kreis" können Sie eine Linie von einem eingegebenen Punkt zu einem Kreis oder einem Kreisbogen konstruieren. Diese Linie trifft dabei genau in einem Punkt mit dem Kreis zusammen. Sie schneidet den Kreis nicht. Eine solche Linie heißt "Tangente"; der Punkt, in dem sich Kreis und Tangente treffen, wird "Berührpunkt" genannt.

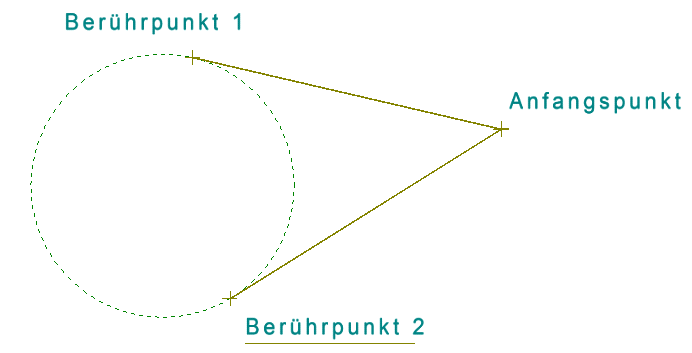

Es gibt grundsätzlich zwei Möglichkeiten, eine Tangente von einem Punkt aus an einen Kreis zu legen.



Das Konstruktionsprogramm MegaCAD ermittelt die gewünschte Tangente anhand des Punkts, an dem Sie den Kreis anklicken. Es wird immer die Tangente ausgewählt, deren Berührpunkt dem Anklickpunkt am nächsten liegt.



Um eine Tangente an einen Kreis zu konstruieren, klicken Sie zunächst den Anfangspunkt der Tangente an. Dazu stehen Ihnen sämtliche Möglichkeiten zur Punktbestimmung zur Verfügung. Klicken Sie nun den Kreis in der Nähe des Berührpunkts an, damit MegaCAD die richtige Tangente in Ihre Zeichnung zeichnet.



Anstelle eines Kreises können Sie auch einen Bogen verwenden. Bei einem Bogen handelt es sich um einen Teil eines Kreises. Das Konstruktionsprogramm ergänzt den Bogen intern zu einem Vollkreis. Dabei kann es natürlich passieren, daß der Bogen die Tangente gar nicht berührt. In diesem Fall erscheint eine entsprechende Fehlermeldung auf dem Bildschirm. Die Linie wird nicht gezeichnet.



Haben Sie den Anfangspunkt und den Kreis oder den Bogen ausgewählt, so zeichnet MegaCAD die Linie auf Ihre Zeichenfläche. Der Berührpunkt von Tangente und Kreis kann später mit der Punktbestimmung "Berührpunkt" bei anderen Konstruktionen verwendet werden.





Anschließend können Sie sofort den nächsten Anfangspunkt einer Tangente anklicken. Möchten Sie die Funktion beenden, so gelangen Sie durch Drücken der rechten Maustaste zurück in das Untermenü "Linien zeichnen". Möchten Sie keine weiteren Linien mehr zeichnen, so können Sie auch das Feld mit dem "MEGACAD-Symbol" im Modus-Menü anklicken. In diesem Fall gelangen Sie direkt zurück in das Hauptmenü.
