Linien zeichnen



Gedrehte Linie



Möchten Sie einen bestimmten Winkel mit zwei gleichlangen Linien umschließen, so bietet sich die Verwendung der Konstruktionsmethode "Gedrehte Linie" an. Mit diesem Verfahren können Sie eine vorhandene Linie um einen ihrer Endpunkte drehen. Dabei bleiben allerdings Original und gedrehte Kopie erhalten.



Der Winkel wird in dem Eingabefeld "W" unten links eingegeben. Sie aktivieren die Eingabe durch Anklicken mit der Maus oder der ESC-Taste.



Geben Sie hier den Winkel an, um den die Linie gedreht werden soll. Winkel werden immer entgegen dem Uhrzeigersinn gemessen. Möchten Sie die Linie im Uhrzeigersinn drehen, so müssen Sie den Winkel mit einem Minuszeichen versehen. Drücken Sie anschließend die "RETURN-Taste". Nun wählen Sie die Linie aus, die gedreht werden soll. Beachten Sie dabei bitte, daß der Anklickpunkt darüber entscheidet, um welchen Endpunkt die neue Linie gedreht wird. Klicken Sie also die Linie in der Nähe des Endpunkts an, um den Sie die Linie drehen möchten. Die neue Linie wird gezeichnet.

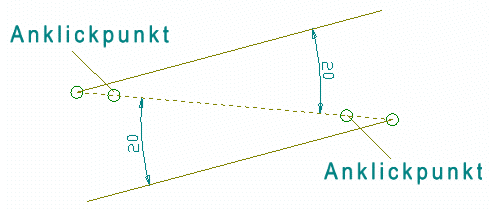

Nun können Sie direkt die nächste Linie auswählen, die um denselben Winkel gedreht werden soll. Im unten abgebildeten Beispiel wurde ein Winkel von 20ø eingegeben und die Linie nacheinander an beiden Endpunkten angeklickt.



Möchten Sie die Funktion verlassen, so stehen Ihnen wiederum mehrere Möglichkeiten zur Verfügung. Klicken Sie die rechte Maustaste, wird die Funktion beendet. Alternativ können Sie im Modus-Menü die Felder "Funktion" oder "MEGACAD-Symbol" anklicken. Sie gelangen dann in das Untermenü "Linien zeichnen" oder direkt zurück ins Hauptmenü.
