Linien zeichnen



Horizontale Linien

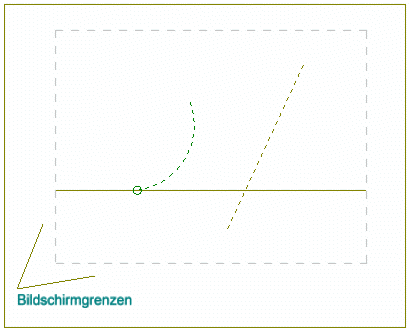

Mit der Konstruktionsmethode "Horizontale Linien" können Sie eine oder mehrere horizontale, also waagerechte Linien zeichnen. Die Lage einer solchen Linie wird nur durch einen einzelnen Punkt definiert. Die Länge der Linie ist durch die aktuellen Bildschirmgrenzen festgelegt. Horizontale Linien werden ebenso wie vertikale Linien vor allem für Hilfskonstruktionen benötigt, bei denen die Linien durch die Endpunkte bestehender Zeichnungsobjekte verlaufen.



Rufen Sie die Funktion "Horizontale Linien" auf, so erscheint eine waagerechte Linie auf dem Bildschirm, die Sie mit dem Cursor nach oben oder unten verschieben können. Bestimmen Sie nun den Punkt, durch den diese Linie gezeichnet werden soll. Auch bei dieser Konstruktionsmethode stehen Ihnen wieder sämtliche Möglichkeiten zur Punktbestimmung zur Verfügung.



Klicken Sie den Punkt an, durch den die Linie gezeichnet werden soll. Sie können anschließend sofort eine weitere waagerechte Linie zeichnen.





Sie verlassen die Funktion "Horizontale Linien", indem Sie entweder durch Drücken der rechten Maustaste das Untermenü "Linien zeichnen" aktivieren oder indem Sie das Feld mit dem "MEGACAD-Symbol" im Modus-Menü auswählen. In diesem Fall wird die Funktion "Linien zeichnen" beendet und das Hauptmenü auf dem Bildschirm angezeigt.
