Kreise zeichnen



Radius und zwei Punkte



Diese Konstruktionsmethode erlaubt Ihnen, einen Kreis durch Angabe von Radius und zwei Punkten auf der Kreisperipherie zu definieren. Bei einer solchen Angabe sind immer zwei verschiedene Kreise möglich. Aus diesem Grund zeigt das Konstruktionsprogramm MegaCAD beide Alternativen auf dem Bildschirm an. Sie können den gewünschten Kreis dann durch Anklicken auswählen.



Rufen Sie die Konstruktionsmethode "Radius und zwei Punkte" auf, so wird der Radius des Kreises in dem Eingabefeld "R" unten rechts eingegeben. Sie aktivieren die Eingabe mit der ESC-Taste oder durch Anklicken des Feldes mit der Maus.





Geben Sie hier den Radius des gewünschten Kreises an.



Nun müssen die beiden Punkte angegeben werden, durch die der Kreis verlaufen soll. Bei der Eingabe stehen Ihnen sämtliche Möglichkeiten zur Punktbestimmung zur Verfügung.



Es wird nun nach dem Setzen des ersten Punktes dynamisch der zweite Punkt mit beiden daraus resultierenden Kreisen angezeigt.

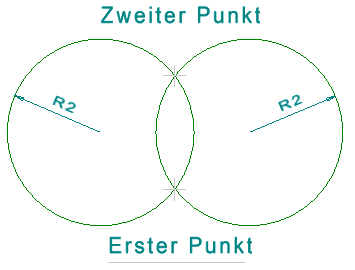

Ist der zweite Punkt gesetzt, werden beide Kreise gezeichnet und der gewünschte Kreis ausgewählt:







Sie verlassen die Funktion "Radius und zwei Punkte", indem Sie die rechte Maustaste drücken. Alternativ können Sie aber auch nach dem Zeichnen eines Kreises das Feld mit dem "MEGACAD-Symbol" oder das Feld "Funktion" aus dem Modus-Menü anklicken, um direkt in das Hauptmenü bzw. das Untermenü "Kreise zeichnen" zu gelangen.





Geben Sie aber einen neuen Radius in das Eingabefeld ein, kann ein anderer Kreis gezeichnet werden.
