Kreise zeichnen



Tangente und Punkt

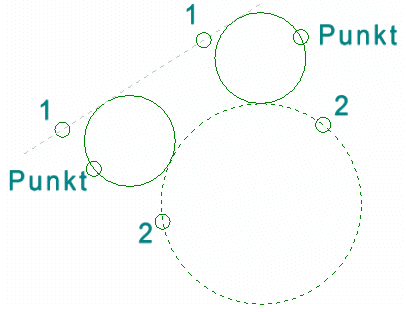

Mit dieser Konstruktionsmethode können Sie einen Kreis definieren, der einen Radius, bestimmt durch einen Punkt und sowohl einen anderen Kreis als auch eine Linie berührt. Auch hier sind im allgemeinen mehrere Lösungen möglich. Der gezeichnete Kreis ist wieder von der Lage der Anklickpunkte abhängig.



Die tangentenbildenden Zeichenelemente können vom Type Kreis, Linie und Bogen in beliebiger Kombination sein.



Rufen Sie die Funktion "Tangente und Punkt" auf, sind zuerst die beiden tangierenden Elemente anzuwählen. Klicken Sie nun die Linie und den Kreis oder zwei Kreise .... an, die der neue Kreis berühren soll. Beachten Sie dabei, an welcher Stelle Sie die beiden Elemente auswählen. Diese Position ist für die Lage des neuen Kreises entscheidend. Durch das Bewegen der Maus ist der Kreis nun aufziehbar. Sie müssen jetzt noch den Punkt des Kreises bestimmen, der den Radius des neuen Kreises festlegt. Sie können auch hier die Möglichkeiten nutzen, die MegaCAD zur Punktbestimmung bietet. Der Punkt wird mit der linken Maustaste gesetzt.





Sie können nun sofort einen weiteren Kreis bestimmen. Möchten Sie die Funktion beenden, so stehen Ihnen wieder verschiedene Alternativen zur Verfügung.



Drücken Sie die rechte Maustaste, so gelangen Sie zurück in das Untermenü "Kreise zeichnen". Alternativ können Sie aber auch aus dem Modus-Menü das Feld mit dem "MEGACAD-Symbol" aufrufen, um direkt ins Hauptmenü zu gelangen.
