Bögen zeichnen



Bogenring - Mittelpunkt, jeweilige Randpunkte, Start- und Endwinkel



Mit dieser Methode basierend auf der Kreiskonstruktion "Kreisring" konstruieren Sie zunächst einen Kreisring durch Angabe von Mittelpunkt und den zwei Punkten zur Bestimmung der beiden Kreise.





Daraufhin können Sie durch Bewegung mit der Maus einen Startwinkel setzen. dazu muss die Maus nicht unbedingt auf einem Kreis positioniert werden. Entscheidend ist die Linie zwischen Mittelpunkt und Mausposition.





Durch Betätigen der linken Maustaste bestätigen Sie den Anfangswinkel,





bewegen Sie nun die Maus entgegen der Uhrzeigerrichtung wird der Bogenring aufgezogen und Sie können in gleicher weise den Endwinkel bestimmen.

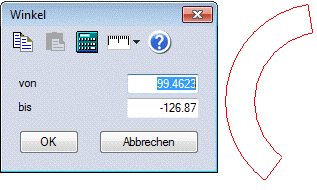

Zur Kontrolle bekommen Sie noch ein Fenster mit den Winkelwerten zur Korrektur angeboten.





Wenn Sie mit den Werten einverstanden sind, bestätigen Sie diese mit "ok". Jede andere Eingabe, auch das Betätigen der rechten oder linken Maustaste führt zum Abbruch der Funktion. Wenn Sie die Werte bestätigt haben, können Sie sofort mit der Konstruktion eines neuen Bogenrings beginnen.



Die Ausgangskreise sind nach der Konstruktion grundsätzlich nicht mehr vorhanden!
