Bögen zeichnen



An Bogen\Linie\Spline ansetzen und Punkt



Mit dieser Konstruktionsmethode können Sie einen bereits existierenden Bogen, Ellipse oder Linie-Spline tangential verlängern. Dabei kann der neue Bogen einen anderen Radius besitzen als der bereits vorhandene Bogen. Die beiden Elemente gehen tangential ineinander über.



Rufen Sie die Funktion "An Bogen\Linie\Spline ansetzen und Punkt" aus dem Untermenü "Bögen zeichnen" auf, so müssen Sie zunächst den Bogen oder die Linie\Spline anklicken, an den ein neuer Bogen angesetzt werden soll. Auch hier bestimmt der Anklickpunkt die Lage des neuen Bogens.



Nach der Anwahl des Elementes wird der Endpunkt des Bogens bestimmt. Bewegen Sie die Maus, wird der Bogen aufgezogen. Der Radius des Bogens errechnet sich automatisch aus der Tangente und dem Endpunkt. Benutzen Sie die Punktbestimmungsmethode um den Endpunkt zu bestimmen.



Nach der Anwahl der Endpunktes wird der Bogen gezeichnet.





Um die Funktion zu verlassen, drücken Sie die rechte Maustaste oder klicken das Feld "Funktion" im Modus-Menü an. Sie gelangen dann wieder zurück ins Untermenü "Bögen zeichnen". Alternativ können Sie natürlich auch das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Menü anklicken, um direkt ins Hauptmenü zu gelangen.

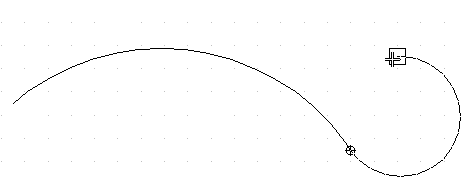

Beispiel Bogen an Ellipse:
