Bögen zeichnen



Radius, Tangente und Kreis-Linie



Bei dieser Konstruktionsmethode wird der gewünschte Bogen durch die Angabe des Radius sowie durch Anklicken von zwei Elementen vom Type Linie und/oder Kreises bestimmt. Die Elemente bilden die Tangenten an den neuen Bogen. Bei einer Tangente bzw. bei einem tangentialen Kreis handelt es sich um ein Zeichnungsobjekt, das den neuen Bogen in einem Punkt berührt, aber nicht schneidet.



Der Radius des gewünschten Bogens wird in dem Feld "R" unten rechts eingegeben. Sie aktivieren die Eingabe mit der ESC-Taste oder mit einem Mausklick auf das Feld.

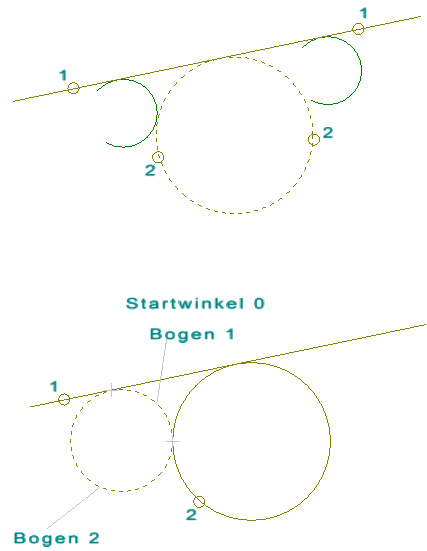

Geben Sie hier den Radius des neuen Bogens ein. Nun klicken Sie nacheinander die beiden Referenzelemente, also die Tangente und/oder den tangentialen Kreis an. Im allgemeinen gibt es mehrere Lösungen für diese Aufgabenstellung. Je nach Lage der Anklickpunkte auf den beiden Referenzelementen wird der Bogen berechnet, der beide Elemente berührt.



Nun muß noch der Abschnitt des Bogens bestimmt werden. Zu diesem Zweck erscheint auf Ihrem Bildschirm ein Eingabefenster zur Bestimmung von Start- und Endwinkel des Bogens.



Neben der üblichen Eingabe der Werte für Start- und Endwinkel ist in dieser Funktion eine weitere Besonderheit zu beachten. Möchten Sie Bögen konstruieren, die genau in den Berührpunkten beginnen und enden, so können Sie in diesem Eingabefenster für beide Winkel den Wert 0 eingeben. In diesem Fall bietet das Konstruktionsprogramm alternativ die beiden Bögen an, die in den Berührpunkten beginnen bzw. enden. Den gewünschten Bogen können Sie dann durch Anklicken des entsprechenden Objekts auswählen.





Im Gegensatz zur Funktion "Runden" mit eingeschaltetem Trimmen, mit der ebenfalls ein Bogen zwischen eine Tangente und einen Kreis gelegt wird, bleiben bei dieser Funktion die beiden Zeichnungsobjekte unverändert und werden nicht bis zum jeweiligen Berührpunkt verkürzt.



Um die Funktion "Radius, Tangente und Kreis-Linie" zu verlassen, bietet das Konstruktionsprogramm wieder mehrere Möglichkeiten.



Wählen Sie das Feld mit dem "MEGACAD-Symbol" oder das Feld "Funktion" aus dem Modus-Menü aus, so gelangen Sie direkt zurück ins Hauptmenü bzw. ins Untermenü "Bögen zeichnen". Drücken Sie hingegen die rechte Maustaste, so gelangen Sie zurück zum Eingabefenster für den Radius.
