Bögen zeichnen



Mittelpunkt, Radius, Start- und Endwinkel

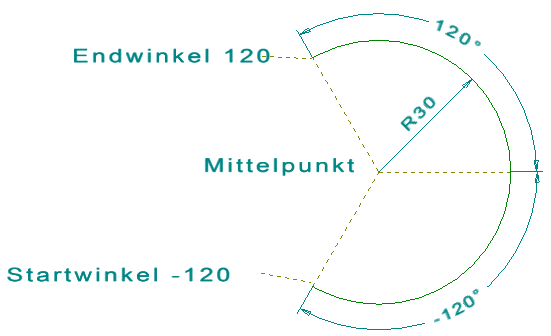

Mit dieser Konstruktionsmethode können Sie einen Bogen konstruieren, dessen Radius, Start- und Endwinkel Sie kennen.



Rufen Sie die Funktion auf, so muß zunächst der Mittelpunkt des Bogens eingegeben werden. Hier stehen alle Möglichkeiten der Punktbestimmung zur Verfügung, die Ihnen MegaCAD bietet. Positionieren Sie den Cursor mit der Maus auf den gewünschten Mittelpunkt, und drücken Sie die linke Maustaste. Anschließend erscheint auf Ihrem Bildschirm ein Eingabefenster.



Der Radius des gewünschten Bogens wird in dem Feld "R" unten rechts eingegeben. Sie aktivieren die Eingabe mit der ESC-Taste oder mit einem Mausklick auf das Feld.

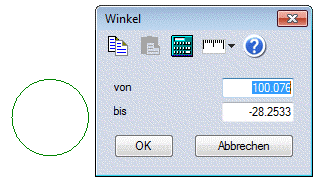

Es erscheint nach der Eingabe des Radius ein weiteres Eingabefenster auf dem Bildschirm, in dem Start- und Endwinkel definiert werden müssen.





Tragen Sie hier die Werte für Start- und Endwinkel ein, und bestätigen Sie Ihre Eingaben durch Anklicken des Feldes "ok". Der Bogen wird gezeichnet.





Um die Funktion "Mittelpunkt, Radius, Start- und Endwinkel" zu verlassen, bietet das Konstruktionsprogramm wieder mehrere Möglichkeiten.



Wählen Sie das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Fenster aus, so gelangen Sie direkt zurück ins Hauptmenü. Drücken Sie hingegen die rechte Maustaste, so gelangen Sie zurück zum Untermenü "Bögen zeichnen".
