Bögen zeichnen



Mittelpunkt und zwei Punkte



Mit der Konstruktionsmethode "Mittelpunkt und zwei Punkte" können Sie einen Bogen durch die Angabe des Bogenmittelpunkts, des Startpunkts und des Endpunkts bestimmen.



Rufen Sie die Funktion auf, und bestimmen Sie zunächst den Mittelpunkt des gewünschten Bogens. Benutzen Sie hierzu die Möglichkeiten, die das Konstruktionsprogramm bei der Bestimmung von Punkten bietet. Wählen Sie anschließend den Anfangspunkt des Bogens aus.

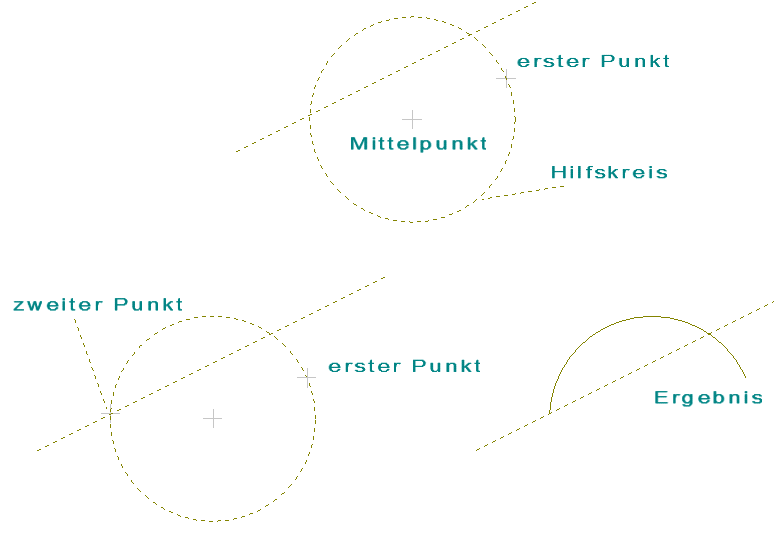

Auch hier stehen Ihnen wieder sämtliche Methoden zur Punktbestimmung zur Verfügung. Mit dem Mittelpunkt und dem Anfangspunkt des Bogens kann der Radius ermittelt werden. Das Konstruktionsprogramm zeichnet einen gestrichelten Hilfskreis mit dem ersten Punkt als Mittelpunkt und markiert den ausgewählten Randpunkt. Klicken Sie nun einen weiteren Punkt auf diesem Kreis an. Auch dieser kann mit Hilfe der Punktbestimmungsmethoden von MegaCAD ausgewählt werden. Auf diese Weise sind wiederum zwei Bögen möglich, die durch die beiden Randpunkte begrenzt werden. Durch Anklicken eines dieser beiden Bögen erhalten Sie das gewünschte Ergebnis. Der Hilfskreis wird gelöscht und der richtige Bogen in Ihre Zeichnung übernommen.





Sie verlassen diese Funktion, indem Sie entweder die rechte Maustaste drücken, um zurück zum Untermenü "Bögen zeichnen" zu gelangen, oder indem Sie das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Menü anklicken. Dann gelangen Sie direkt zurück ins Hauptmenü des Konstruktionsprogramms.
