Bögen zeichnen



Die Funktion "Bögen zeichnen"



Unter einem Bogen versteht man einen Teil eines Kreises. Ein Bogen wird deshalb oft auch als "Kreisbogen" oder "Teilkreis" bezeichnet. Aufgrund der Ähnlichkeit von Kreisen und Bögen werden Sie unter der Funktion "Bögen zeichnen" viele Konstruktionsmethoden wiederfinden, die auch im Rahmen der Funktion "Kreise zeichnen" angeboten werden.

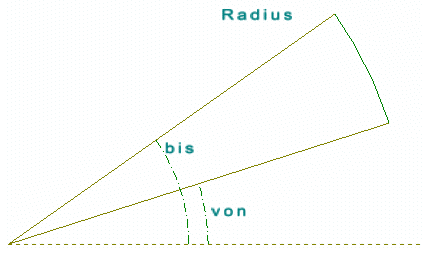

Die Konstruktion eines Bogens ähnelt der Konstruktion von Kreisen. In fast allen Konstruktionsmethoden wird zunächst ein Vollkreis konstruiert, aus dem Sie anschließend den gewünschten Abschnitt bestimmen müssen. Dieser wird durch zwei Winkel definiert, den Startwinkel "von" und den Endwinkel "bis". Beide Winkel werden entgegen dem Uhrzeigersinn gemessen, wobei der Winkel 0 in Richtung der positiven X-Achse zeigt.

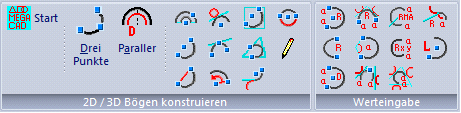

Rufen Sie die Funktion "Bögen zeichnen" aus dem Hauptmenü des Konstruktionsprogramms auf, so erscheint auf Ihrem Bildschirm wieder ein Untermenü.





Aus diesem Menü können Sie wie gewohnt die gewünschte Konstruktionsmethode auswählen, indem Sie den Cursor mit der Maus auf das entsprechende Menüfeld positionieren und die linke Maustaste drücken. Aufgrund der Vielzahl der Konstruktionsmethoden für Kreisbögen werden Sie für fast alle Anwendungen die richtige Konstruktionsmethode finden und nur in den seltensten Fällen auf Hilfskonstruktionen zurückgreifen müssen.



Die einzelnen Funktionen können unterteilt werden in Konstruktionsmethoden mit Hilfe von Referenzobjekten und in Methoden mit Hilfe von Punkteingaben. Im ersten Fall werden Bögen konstruiert, die in einer Beziehung zu bereits vorhandenen Objekten stehen, wie zum Beispiel bei der Konstruktionsmethode "Drei Tangenten". Im zweiten Fall wird ein Bogen durch Anklicken von einzelnen Punkten auf der Zeichenfläche konstruiert, wie zum Beispiel bei der Konstruktionsmethode "Drei Punkte".



In einigen Fällen sind, ebenso wie bei der Konstruktion von Kreisen, mehrere Bögen als Lösung möglich. Hier wird das gewünschte Objekt entweder durch den Anklickpunkt der Referenzobjekte bestimmt oder kann mit der Maus ausgewählt werden.



Sie können bei allen Konstruktionsmethoden vor dem Zeichnen eines Bogens die Attribute dieses Zeichnungsobjekts festlegen. Sie brauchen dazu nur das Feld "Attributauswahl " aus dem Modus-Menü anzuklicken und die gewünschten Attribute auswählen. Diese Einstellungen gelten bis zu einer erneuten Änderung der Attribute. Um die Attribute direkt zu ändern, klicken Sie die benötigten Attribute im Palettenwindow an.



Im 2D-Modus



Im 2D-Modus von MegaCAD werden Bögen auf XY-Zeichenfläche erzeugt.



Im 3D-Modus



Im 3D-Modus wird die Erzeugung von Bögen in zwei Arten vorgenommen:



- In der Arbeitsebene 0

- In einer von dem Benutzer definierten Arbeitsebenen



Die Arbeitsebene "0" unterscheidet sich von den übrigen Arbeitsebenen. Ist die Arbeitsebene "0" aktiv, wird die Projektionsebene in einem Zeichenwindow zur aktuellen Arbeitsebene. MegaCAD setzt in jedem Bildschirmausschnitt die Arbeitsebene gleich der Projektionsebene. Haben Sie z.B. Multiwindow mit vier Fenstern gewählt, erhalten Sie in den drei Windows, in denen kleine räumliche Darstellungen abgebildet sind, andere Arbeitsebenen. Die Arbeitsebene liegt auf dem Achsenkreuz in den Windows. Bei dem Aufruf der Vierfensterdarstellung liegt die Arbeitsebene rechts unten auf den Y-Z Achsen, links unten auf den Z-X Achsen und links oben auf den X-Y Achsen. Das Arbeiten mit mehreren Arbeitsebenen in der Arbeitsebene "0" ist bei einigen Anwendungsfällen sehr hilfreich. Zeichnen Sie z.B. einen Quader mit einem Eckpunkt direkt auf das Achsenkreuz, sind drei Seitenflächen des Quaders bearbeitbar.



Durch Einstellen der Projektion in den einzelnen Windows auf unterschiedlichen Flächen eines Körpers, kann in jedem Window auf einer anderen Arbeitsebene gearbeitet werden. Zusätzlich ist die Z-Achse durch Angabe der Höhe veränderbar.



Zeichnen Sie einen Bogen in der Arbeitsebene "0", wird der Bogen auf der Projektionsebene gezeichnet, in Abhängigkeit des Bildschirmbereiches, in dem Sie zeichnen.



Zeichnen Sie einen Bogen in einer vom Benutzer definierten Arbeitsebene, wird der Bogen auf den beiden Hauptachsen der Arbeitsebene gezeichnet. Der Bogen wird dann in dem Bildschirmbereich konstruiert, in dem die beiden Hauptachsen der Arbeitsebene dargestellt werden. In diesem Bereich erscheint der Konstruktionscusor als volles Kreuz, in den anderen Bereichen ist eine Kreuzachse punktiert.



Nur in dem Window der Konstruktionsebene erhalten Sie eine eindeutiges Ergebnis. Wählen Sie einen Konstruktionspunkt in einem anderen Window an, erscheint die Meldung "Bogen nicht in Arbeitsebene". Der Bogen ist dann nicht eindeutig bestimmbar.



In einer 3D-Darstellung sind die Konstruktionspunkte in der Regel immer konstruierbar. Benutzen Sie keine Fangoption von MegaCAD, wird auch hier auf der Arbeitsebene konstruiert.



Beachten Sie auch die Möglichkeit der Projektion von Konstruktionspunkten.
