Wie werden die Variabeln definiert



Variablen definieren

Variabeln können, wie bisher, im Variabeldialog definiert werden. Hier ist zu beachten, ob eine Baugruppe im Tree im Dialogwindow oder die Zeichnung (oberster Eintrag im Tree mit der Bezeichnung Modellbereich) ausgewäht ist.

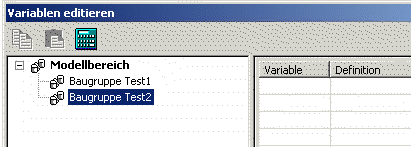

Um eine Variabel einer Baugruppe zuzuordnen, ist die Baugruppe im Tree im Dialogwindo anzuklicken.

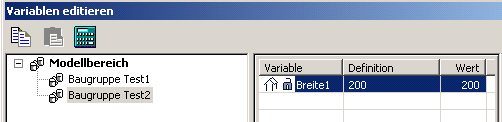

Wird nun eine Variabel neu definiert wird dies Variabel der Baugruppe zugeordnet.

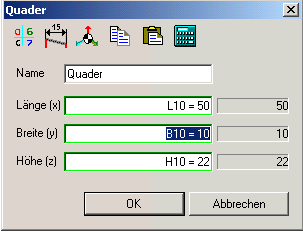

Variabeln können, ebenso wie bisher, innerhalb der Körper-Dialoge definiert werden wie in der folgenden Abbildung die Variablen L10, B10 und H10:





Hierbei werden nicht automatisch neue Tabellen angelegt. Enthält also die Baugruppe des Objekts bislang keine Variabeltabelle, so wird innerhalb übergeordneter Baugruppen bzw. der Zeichnung nach einer existierenden Tabelle gesucht, in die die neue bzw. redefinierte Variabel eingefügt wird.

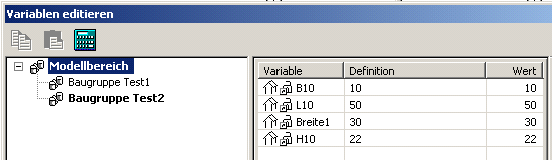

Gehört ein Objekt keiner Baugruppe an, wie der zuvor definierte Quader, werden die Variablen im Modellbereich (die Haupt Zeichnung) eingefügt und auch dort angezeigt:

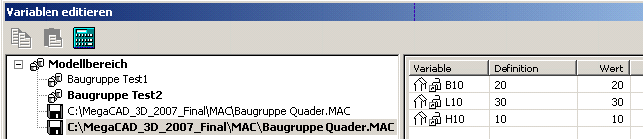

Wird eine Baugruppe in die Zeichnung eingefügt, werden die Variabeln in der Baugruppe der Baugruppe zugeordnet und erst dann angezeigt wen man die Baugruppe im Listbereich anklickt:







Hinweis

- Variabeln können auch zusammen mit Zeichnungen und Baugruppen eingefügt werden.

- Variabeln können auch mit parametrischen Objekten eingefügt oder definiert werden
