Formschräge



Bild\IMG01264.gif Formschrägen erzeugen

Die Funktion Formschrägen kippt alle ausgewählten Flächen eines Volumenkörpers um den angegebenen Winkel. Als Basis der für die Formschrägen wird eine Basisfläche an einem 3D-Objekt bestimmt. Zu dieser Fläche wird die Senkrechte zur Bestimmung des Winkels berechnet. Alle Formschrägenflächen haben eine gemeinsame Kante mit der Basisfläche. Topologieänderungen dürfen dabei nicht auftreten (kleine Winkel).



Vorgehensweise:

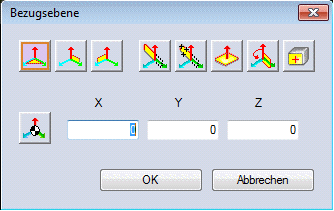

Im ersten Schritt wird das 3D-Objekt an dem Formschrägen erzeugt werden angeklickt. MegaCAD blendet das Dialogwindow zur Definition einer Bezugsebene auf:






Die Bezugsebene dient als Basisfläche und Referenz von der aus die Formschräge berechnet wird. Wählen Sie in dem Window die Art der Selektion aus und bestimmen Sie die Basisfläche. In unserem Beispiel wählen wir die Deckfläche des Prismas:






und bestätigen Sie die Auswahl mit dem „ok" Button.

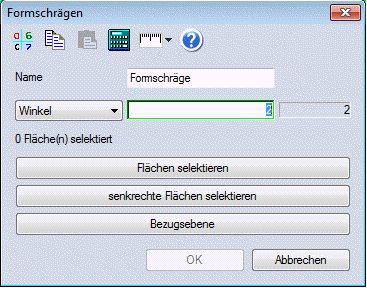

In dem nun folgendem Dialogwindow kann der Name des Objekts und der Winkel der Formschräge positiv und negativ eingetragen werden. Mit dem Schalter „Flächen selektieren" ruft man den Selektionsmodus auf, um einzelne zu schrägenden Flächen nacheinander auszuwählen. Mit dem Schalter „senkrechte Flächen selektieren" werden alle Flächen, die senkrecht zur Basisfläche stehen automatisch selektiert.



Um die Basisfläche zu wechseln wird der Schalter „Bezugsebene" angewählt. Es erscheint dann wieder das Dialogwindow zu Bestimmung der Basisfläche.



Bei der Definition einer Formschräge ist eine Verjüngung oder Winkel angebbar.






Eine Verjüngung gibt ein Verhältnis der Grundfläche (Grundkante) zur Höhe auf der eine Formschräge berechnet wird, an. In dem folgenden Beispiel wurde ein Quader mit einer Grundfläche von 30mm, einer Höhe 70mm und einer Verjüngung von 20% definiert. Hieraus errechnet sich eine Zielfläche, deren Kanten an allen Seiten 14 mm (20% von 70) von der Bezugsfläche aus entfernt sind.

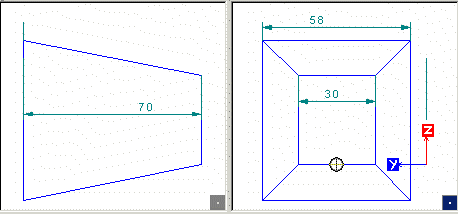

In den folgenden Abbildungen wurde unser Beispiel an allen senkrechten Flächen zur Basisfläche mit einem Winkel von 2 Grad mit Formschrägen versehen:



Bild\ebx_138803931.gif Bild\ebx_-601570191.gif



Formschrägen editieren und anschließende Flächen

Bild\ebx_-425017406.gif Eine Formschräge wird über den Feature Tree editiert. Klickt man den Eintrag im Tree mit der rechtem Maustaste an, erscheint der Dialog der Formschräge, die Daten können editiert oder neu bestimmt werden.



Wichtige Informationen:

Rundungen

Es ist notwendig das Runden von Körperkanten erst nach dem Anbringen der Formschrägen vorzunehmen. Rundungen werden entweder abgeschnitten:



Bild\ebx_1683802323.gif Bild\ebx_1369172.gif

Vorher Nachher

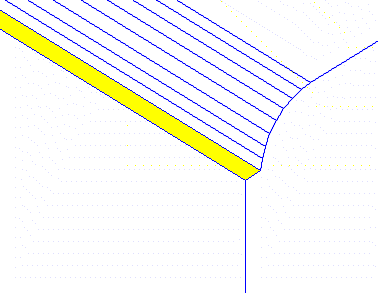

oder es entsteht eine Kante wie in der nächsten Abbildung:






Es daher notwendig zuerst die Formschrägen und dann die Rundungen zu erzeugen.



Wegfallende Flächen (Topologieänderungen)

Werden durch die Angabe der Formschrägen Flächen vollständig entfernt erscheint eine Fehlermeldung. In diesem Fall ist das Anbringen einer Formschräge nicht möglich!



Sinnvolle Winkel

Werden Flächen durch einen zu großen Winkel der Formschräge entfernt ist die Formschräge nicht möglich!



Beispiel unterschiedliche Formschrägen

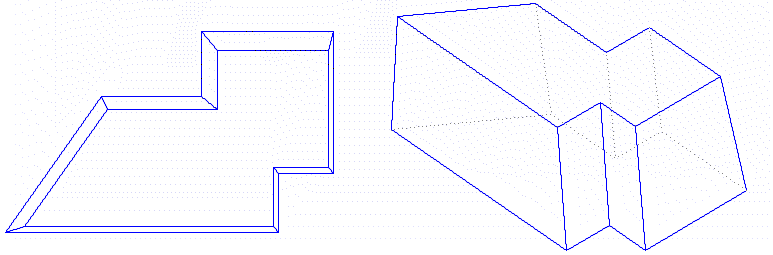

Beispiel von Formschrägen an unterschiedlichen Flächen mit unterschiedlichen Winkel:






In dem Beispiel wurden drei Flächen mit einem Winkel von 2 Grad versehen und dann nacheinander zwei Flächen mit 5 und zwei Flächen mit 7 Grad.
