3D-Variabeln



3D-Variantenbeispiel Tisch:

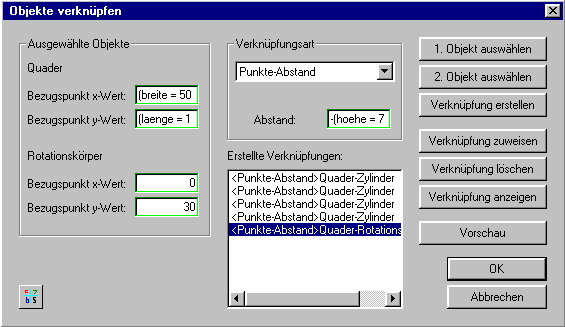

In dem folgenden Beispiel sind die Tischbeine (Zylinder) und die Vase (Rotationskörper) in ihrer Position mit Variabeln die die Abmessungen des Tisches definieren, verknüpft. In der Abbildung des Verknüpfungsdialoges sind die vier Verknüpfung der Tischbeine und die der Vase zu sehen. Die Positionen der Objekte werden mit den Bezugspunkten definiert, bei denen Variabeln aus der Definition der Tischplatte, die ebenfalls mit Variabeln definiert wurde, verwendet werden:





Ändert man die Variabeln der Tischplatte, wie z.B. in den folgenden Abbildungen die Länge und Breite der Tischplatte, verschieben sich automatisch die Tischbeine und die Vase auf dem Tisch:

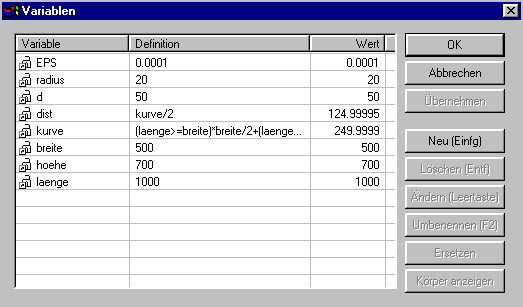

Die obere Variabelentabelle zeigt alle Variabeln die bei dem Beispiel Tisch verwendet wurden.
