Runden/Fasen

Gleichartige Konturen mit anpassen

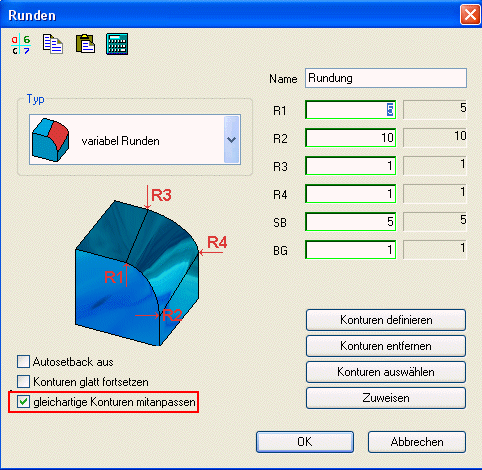

Die Checkbox "gleiche Konturen mit anpassen" steuert das Verhalten beim Editieren von Rundungen. Wenn die Checkbox eingeschaltet ist, bekommen alle Konturen vom selben Typ/Radius, die in einem Arbeitsgang erzeugt wurden, den neuen Wert zugewiesen (auch bei Drag & Drop).





In dem folgendem Beispiel wurden beide Rundungen an dem Quader in einem Arbeitsgang erzeug.

Klickt man den Quader mit Drag & Drop an, werden beim Überfahren der Rundung beide angezeigt:



Editiert man nun die Rundung mit der eingeschalteten Option im Dialogwindow das die anderen Rundungen mit geändert werden sollen, werden wie in diesem Beispiel beide Rundungen mit dem gleichen Radius geändert.





Ohne diese Option wird nur die angeklickte Rundung verändert.
