MegaCAD unterstützt die Projektionsarten:



- Normal Projektion

- Zentralprojektion

- Schiefe Projektionen



Je nach Konstruktionsgebiet werden unterschiedliche Projektionsarten eingesetzt. Im Architekturbereich findet man häufig die Zentralprojektion, im Maschinenbaubereich die Projektionsart Isometrie.



Neben diesen Projektionsarten bietet MegaCAD die Möglichkeit schiefer Projektionen, bei denen die Winkel der Projektionsachsen einstellbar sind.



Um eine Projektionsart in einem Window zu bestimmen, schalten Sie zunächst das gewünschte Window aktiv, ein grüner Rahmen erscheint dann um das Window. Rufen Sie dann das Projektionswindow auf. Die Auswahl der Projektionsart erfolgt mit den folgenden Symbolen:



Mit dem nebenstehenden Symbol wird die normale Projektion angewählt, die Auswahl der Projektionsart in dieser Einstellung wird mit den folgenden Symbolen bestimmt.

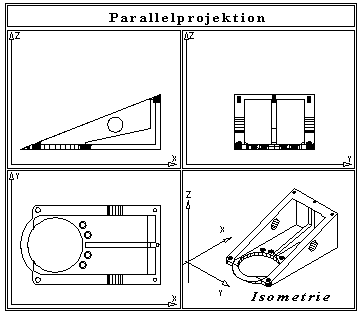

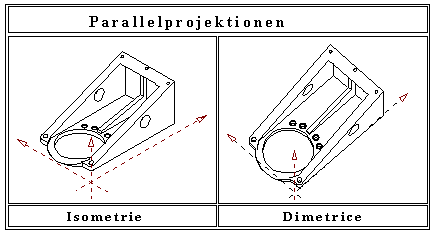

Die Projektionsart bei der normalen Projektion wird mit den Optionen "ISOMETRIE" und "DIMETRIE" gewählt.

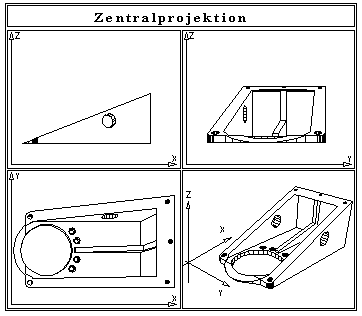

Mit diesem Symbol wird die Zentralprojektion eingestellt. Nach Anwahl der Option kann der Augenpunkt, die Blickrichtung und die Position des Betrachters optisch am Bildschirm eingestellt werden. Durch diese Möglichkeit kann die Darstellung der Zentralprojektion den Anforderungen angepasst werden.

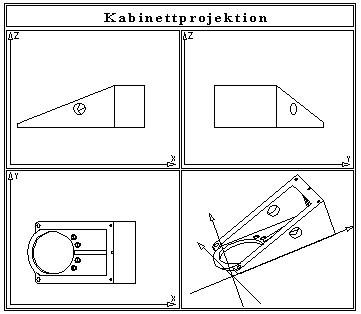

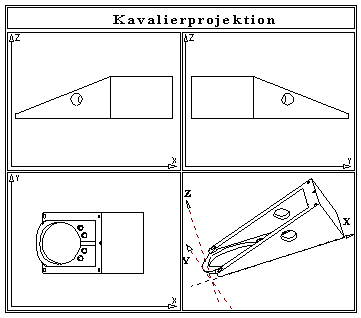

Einstellung schiefwinklige Projektion. Klicken Sie das Symbol an, wird das Einstellungswindow für die schiefe Projektion aufgeblendet. In diesem Window wählen Sie zwischen KAVALIER- und KABINETT-Projektion.



Außerdem kann der Winkel zwischen den Projektionsachsen eingestellt werden. Es besteht so die Möglichkeit, eigene Projektionsarten zu definieren. Wählen Sie KAVALIER oder KABINETT an, wird zunächst der Standardwert für die Achsen angeboten.



Der obere Winkel in dem Window gibt den Winkel zwischen den Projektionsachsen an.



Der untere Winkel gibt den Winkel zum Ursprungssystem an. Beide Winkel zusammen bestimmen die Art der schiefwinkligen Projektion.
