Konturen beim Flächen selektieren



Konturen beim Flächen selektieren

Bei der Selektion von Flächen für die Funktionen "Flächen entfernen", "Formschrägen", "Offset" und "Fläche extrahieren" steht verschiedene Optionen zur Verfügung. Die Flächen können zum Beispiel über eine umschließende Kontur selektiert werden. Der Zugriff auf diesen Modus erfolgt über Schaltflächen in der Statuszeile.



In der Statuszeile werden sechs Schaltfelder eingeblendet. Mit diesen Feldern bestimmen Sie ob Sie einzelne Flächen selektieren oder eine Fläche, die sich aus mehreren Teilflächen zusammensetzt, auswählen möchten:



die Optionen von links nach rechts sind:



Fläche über Sichtstrahl

Fläche über Kanten

Umschließende Kontur mehrerer flächen

Alle Flächen in einem rechteck

Alle Flächen einer Farbe

Alle Flächen eines 3D Objektes

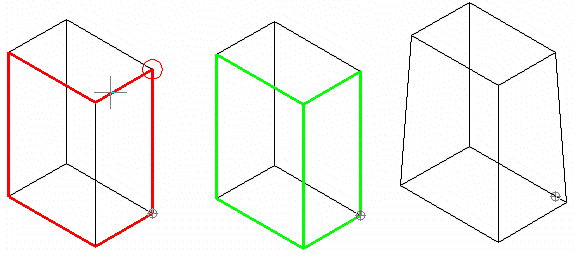

Wählen Sie die Option „Fläche über Kanten" werden die Kanten die eine Fläche umschließen einzeln ausgewählt. Die so entstehende Fläche kann sich auch aus mehreren Teilflächen zusammensetzten. In der folgenden Abbildung wurden zur Definition von Formschrägen zwei Flächen eines Quaders selektiert:
