Federenden



Federenden:

Die Feder soll an unterem Ende geschliffen und am oberen Ende angelegt und geschliffen werden:





Wir öffnen das Beispiel „progressive Feder" zum Bearbeiten.



Wir selektieren die letzte Zeile und wählen im Kontextmenü „Anhängen".

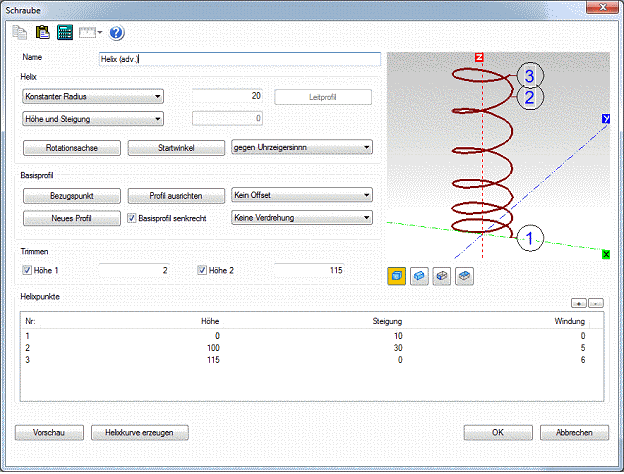

Ein weiterer Helixpunkt wird am Ende erzeugt. Wir korrigieren nun die Parameter des letzten Helixpunkts: Höhe: 115 mm, Steigung 0 mm und Windungsparameter 6.



Zum Schleifen der Feder trimmen wir die Feder an den Enden: Dazu werden im Gruppenfeld Trimmen die Höhen 2 und 115 eingetragen und anhand der Checkboxen „Höhe 1 und Höhe 2" ausgewählt.





Die gleiche Helix mit einem geänderten Basisprofil:
