Mopoperationen



Addition von Mopkörpern

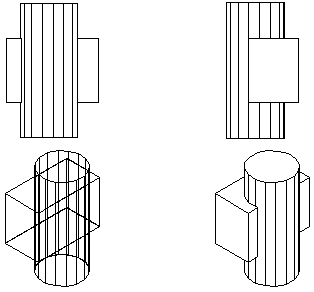

Addition von Mopkörpern. Diese Option addiert Mopkörper beliebigen Typs.



Klicken Sie zuerst die Körper an, zu denen ein oder mehrere andere Objekt hinzuaddiert werden soll. Es entsteht so ein neues Mopergebnis, indem die Objekte vereinigt werden.



Arbeitsweise:

Die ersten Körper, die angeklickt werden, bezeichnen wir als Werkstück. Es können beliebig viele Objekte angeklickt werden. Sind alle Objekte gewählt, wird die rechte Maustaste gedrückt. Nun werden die Objekte, die hinzuaddiert werden sollen, angeklickt. Diese Objekte bezeichnen wir als Werkzeuge. Auch hier sind beliebig viele Werkzeuge anklickbar. Sind alle Werkzeuge gewählt, wird die rechte Maustaste gedrückt, die Objekte die wir als Werkzeuge bezeichnen werden nun zu den Werkstücken addiert.



Klicken Sie zuerst die Körper an, zu dem ein weiterer oder mehrere hinzuaddiert werden soll. Sind alle Körper angeklickt, drücken Sie die rechte Maustaste. Es entsteht so ein neues Mopergebnis, indem die angeklickten Körper vereinigt werden.



Die Grundkörper bleiben je nach Einstellung mit der Option "Mop" erhalten und können so weiter verwendet werden.





Beispiel mit mehreren Werkstücken und Werkzeugen:

In dem folgendem Beispiel werden zu zwei Grundplatten (Werkstücke) sechs Zylinder (Werkzeuge) addiert:





Im ersten Schritt klicken wir die beiden Grundplatten an und drücken die rechte Maustaste um dann die sechs Zylinder anzuklicken:





Bestätigen wird die Addition mit der rechten Maustaste werden in einem Arbeitsgang die sechs Zylinder zu den beiden Grundplatten hinzuaddiert:
