Subtraktion von zwei Flächen Körper und Flächen



Subtraktion von zwei Flächen Körper und Flächen



Diese Option subtrahiert Flächen.



Klicken Sie zuerst die Flächen an, von denen weitere Flächen/Körper subtrahiert werden sollen.



Es entsteht so ein neues Mopergebnis. Die Grundflächen bleiben je nach Einstellung mit der Option "Werkzeuge löschen" erhalten und können so weiter verwendet werden.

Die Subtraktion von Flächen und Körpern ist möglich, ergibt aber in der Regel keinen Sinn. Dagegen erzeugen Sie mit dieser Operation, bezogen auf Flächen, sinnvolle Ergebnisse, wie z.B. eine Aussparung in einer Fläche.



Arbeitsweise:

Die ersten Flächen\Körper, die angeklickt werden, bezeichnen wir als Werkstück. Es können beliebig viele Objekte angeklickt werden. Sind alle Objekte gewählt, wird die rechte Maustaste gedrückt. Nun werden die Objekte, die subtrahiert werden sollen, angeklickt. Diese Objekte bezeichnen wir als Werkzeuge. Auch hier sind beliebig viele Werkzeuge anklickbar. Sind alle Werkzeuge gewählt, wird die rechte Maustaste gedrückt, die Objekte die wir als Werkzeuge bezeichnen werden von den Werkstücken subtrahiert.



Die Subtraktion von Körpern und Flächen ist möglich. Mit dieser Operation, bezogen auf Flächen erzeugen Sie eine Aussparung in einer Fläche. So können Sie z.B. mit einem Quader eine Aussparung in einer Fläche erzeugen.

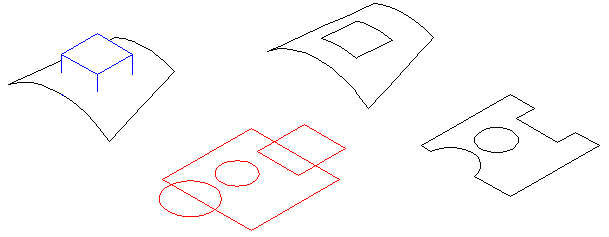

Beispiel: Subtraktion Fläche mit Quader; Fläche mit Flächen
