Offset-Fläche von mehreren Flächen (Flächen mit einem Abstand zu Flächen/Körpern)

Mit dieser Option erzeugen Sie eine Fläche mit einem Abstand zu einer Fläche/Volumenkörper. Wahlweise werden die Originalkörper gelöscht.



Als Flächen sind Splineflächen (also alle einzelnen Flächentypen) anwählbar. Es wird immer eine einzelne Fläche bezogen auf eine einzelne Fläche, erzeugt. Durch Auswahl von z.B. Bildschirm sind alle Flächen mit einem Offset erzeugbar.



Wählen Sie die Option an, ist eine Kante einer Fläche anzuklicken oder die Auswahloptionen des Modusmenüs zur Auswahl mehrerer Flächen. Klicken Sie ein Objekt vom Typ Fläche an, reicht in der Regel eine Kante. Ist die Auswahl nicht eindeutig, weil Sie z.B. eine gemeinsame Kante zweier Flächen angeklickt haben, wird eine weitere Kante erfragt.



Ein Volumenkörper wird als eine Einheit angesehen. MegaCAD versucht zu allen Flächen des Volumenkörpers Offsetflächen zu bilden.



Nachdem Sie die Fläche und Volumenkörper bestimmt haben, drücken Sie die linke Maustaste. Es wird ein Dialogwindow aufgeblendet, in dem die selektierten Objekte angezeigt werden und in dem Sie den tatsächlichen Abstand eingeben können (beachten Sie aber das Vorzeichen des angezeigten Wertes). Wird z.B. ein Volumenkörper angeklickt wird in dem folgendem Dialogwindow wird ein Volumenkörper als selektiert angezeigt:





Werden mehrere Flächen und Volumenkörper selektiert, wird die Anzahl in den Buttons Volumenkörper und Flächen angezeigt:





Klickt man auf den Button Volumenkörper oder Flächen schaltet man das Erzeugen der Offsetflächen für diesen Typ aus.



Aktivieren Sie die Option „Originalkörper löschen" wird der Körper oder die Fläche auf der das Offset berechnet wird gelöscht.

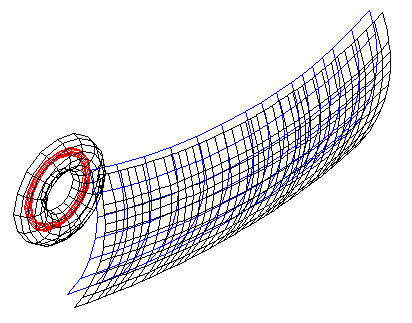

Beispiel: Offsetflächen von mehreren Flächen:
